Herkunftsort: | Shenzhen, China |
---|---|
Markenname: | guangzhi |
Zertifizierung: | CE、FCC、RoHS、IP67 |
Modellnummer: | GZ-P001-1622 |
Min Bestellmenge: | 1pcs |
Preis: | To be quoted |
Verpackung Informationen: | Einzelproduktpaketgröße: 430*10mm, Karton-Größe: 482*320*275; |
Lieferzeit: | 10-20 Arbeitstage |
Zahlungsbedingungen: | T/T, Paypal |
Versorgungsmaterial-Fähigkeit: | 100000PCS |
Funktion: | Verdrahtete Maus | Umgebende Temperatur: | -55~+125℃ |
---|---|---|---|
Lagertemperatur: | -65~150℃ | Zu reiben Spannung VCC: | -0.5~+6.0V |
Schnittstelle: | USB | Maximaler Wannenstrom irgendeines Stiftes: | 40mA |
Kompatibilität: | Windows Vista, XP, 2000, ICH, 98 | Zertifikat: | ROHS |
Hervorheben: | Integrierter drahtloser Mäusechip ICs,Drahtloser Mäusechip der Schnittstellen-Ps2,ROHS integrierte IC-Mäusechip |
Schnittstelle Ps2 integrierte ICs drahtloses Zertifikat Mäusedes chip-ROHS
Verdrahtete drahtlose Mäusechip USB-Schnittstelle integrierte optische Mäusechip ICs
Chipname: Optische Mäusechip
Mäusechipmodell: GZ-P001-STC
Funktionsbeschreibung
Timer/Zähler
Der Tastaturchip liefert drei 16-Bit-Timer/Zähler T0, T1, T2. Jedes kann als allgemeiner Zähler verwendet werden. Wenn T0/T1/T2 als Timer verwendet wird, ist die Zeiteinheit, die benutzt wird, um den Timer auszulösen, der Maschinenzyklus. Ein Maschinenzyklus ist 12 oder 6 Oszillationszyklen, abhängig von, ob der Benutzer den Chip konfiguriert, um im Modus 12T oder im Modus 6T zu sein. Wenn T0/T1/T2 als Zähler verwendet wird, ist das Zählungsereignis der entsprechende Stift von T0/T1/T2, das zur niedrigen Änderung“ hoch ist. In diesem Modus steckt die Chipproben das T0/T1/T2 jeden Maschinenzyklus fest. Sobald das Ergebnis von 1 bis 0 ist, die Chipzählungen 1 zum Zähler. Es sollte gemerkt werden, dass wann, funktionierend als Zähler, die Breite des hohen Impulses oder der schwache Puls des Stiftes T0/T1/T2 als ein Maschinenzyklus größer sein müssen. Es gibt zwei spezielle Register, zum von T0 und von T1 zu konfigurieren. Sie sind TMOD, TCON haben zwei spezielle Register, zum von T2 zu konfigurieren. Sie sind T2MOD, T2CON
Serielle Schnittstelle (UART)
Die serielle Schnittstelle des Mäusechips ist- Duplex, kann sie Daten gleichzeitig senden und empfangen. Die Daten sendeten und empfingen, das gleiche spezielle Register SBUF zu teilen. Es gibt wirklich zwei SBUF-Register innerhalb des Chips, eins für das Senden und eins für das Empfangen. Die serielle Schnittstelle kann in 4 verschiedenen Modi arbeiten.
Modus 0
Normalerweise wird dieser Modus lediglich verwendet, um den Input-/Outputhafen des Chips zu erweitern. In diesem Modus gibt das Empfangen und das Senden, von Daten durch den RXD-Stift zu überschreiten und von TXD eine synchrone Schiebeuhr aus. Was gesendet oder empfangen wird, ist 8-Bit-Daten, mit dem niedrigsten Stückchen zuerst, und sein Baud wird bei 1/12 der MCU-Uhr geregelt.
Modus 1
Senden Sie durch TXD-Stift oder empfangen Sie das 10 gebissene Datenfeld durch RXD-Stift. Das Datenfeld umfasst 1 Startbit (0), 8 Datenbits und 1 Stopbit (1). Nachdem die Aufnahme komplett ist, wird das Stopbit in RB8 von SCON gespeichert. Baud (Modus 1) = 2SMOD X (Rate des Sammel T1) /32 oder = T2sammelrate /16
Modus 2
Senden Sie durch TXD-Stift oder empfangen Sie das 11 gebissene Datenfeld auf RXD-Stift. Das Datenfeld umfasst 1 Startbit (0), 8 Datenbits, 1 programmierbares 9. Bit und 1 Stopbit (1). Beim Senden, kommt das 9. Stückchen von TB8 von SCON. Beim Empfangen, wird die 9. Stelle in TB8 von SCON gespeichert. Das Baud kann 1/32 oder 1/64 der Taktfrequenz sein; Baud (Modus 2) = 2SMOD X OSC/64
Modus 3
Modus 3 ist der selbe, außer dass das Baud ist zu Baud des Modus-2. unterschiedlich (Modus 3) = 2SMOD X (Rate des Sammel T1) /32 oder = T2sammelrate /16 für alle Modi, schreibend zu SBUF fängt an zu senden. Für Modus 0, wenn RI=0 und REN=1, die Aufnahme beginnt. Für andere Modi wenn REN=1 und ein Startbit d.h. eingeführt wird wenn es einen fallenden Rand gibt, beginnt die Aufnahme.
Des Abschaltung Modus
Die Benutzersätze PCON.1, zum des Chips den Abschaltungsmodus eingeben zu lassen. Im Abschaltungsmodus wird die Chipuhr gestoppt. Interne RAM und die SFR des Chips bleiben unverändert. Die Weck- Methode kann Hardware-Zurückstellen oder externe Unterbrechungen /INT0, /ITN1, /INT2 und /INT3 sein. Wenn die Hardware zurückgestellt wird, die Lohnaufmerksamkeit, zum des ZURÜCKGESTELLTEN Stifthochs für mehr als 10ms mindestens zu halten, um die Uhr zu stabilisieren. Das Programm beginnt, von der Adresse 0x0000 durchzuführen. Wenn es eine externe Weck- Unterbrechung ist, springt das Programm in den Interrupt-Vektor und führt die Unterbrechungsverarbeitung durch. Um eine externe Unterbrechung zu verwenden um aufzuwachen, muss die externe Unterbrechung richtig eingestellt werden bevor man den Abschaltungsmodus eingibt.
Pin-Status im Ruhezustand und im Abschaltungsmodus:
Modus | Programmraum | ALE | PSEN | P0 | P1 | P2 | P3 |
LEERLAUF | intern | 1 | 1 | Daten | Daten | Daten | Daten |
LEERLAUF | extern | 1 | 1 | Floss | Daten | Adresse | Daten |
Des Abschaltung Modus | intern | 0 | 0 | Daten | Daten | Daten | Daten |
Des Abschaltung Modus | extern | 0 | 0 | Floss | Daten | Daten | Daten |
Funktionsspannung |
4.5V~5.5V |
Schnittstellenart |
USB PS2 |
Linsenverhältnis |
1:1 |
DPI |
800/1200 (Nichterfüllung) |
Gegenwärtig (Mobile) |
20mA |
Strom (Bewegen nicht) |
5mA |
Gegenwärtig (Abschaltung) |
0.5Ma |
Paket |
DIP12 |

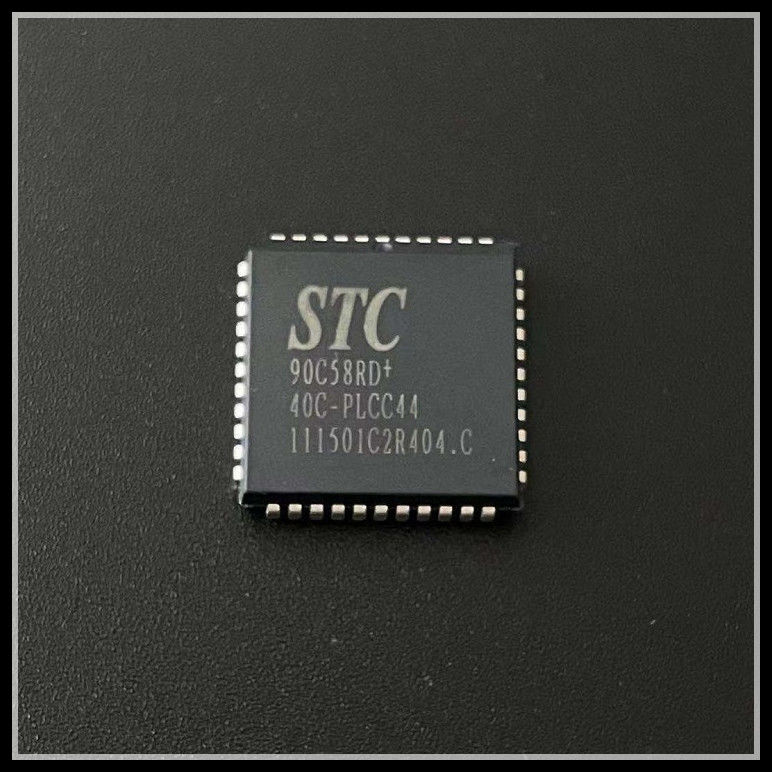

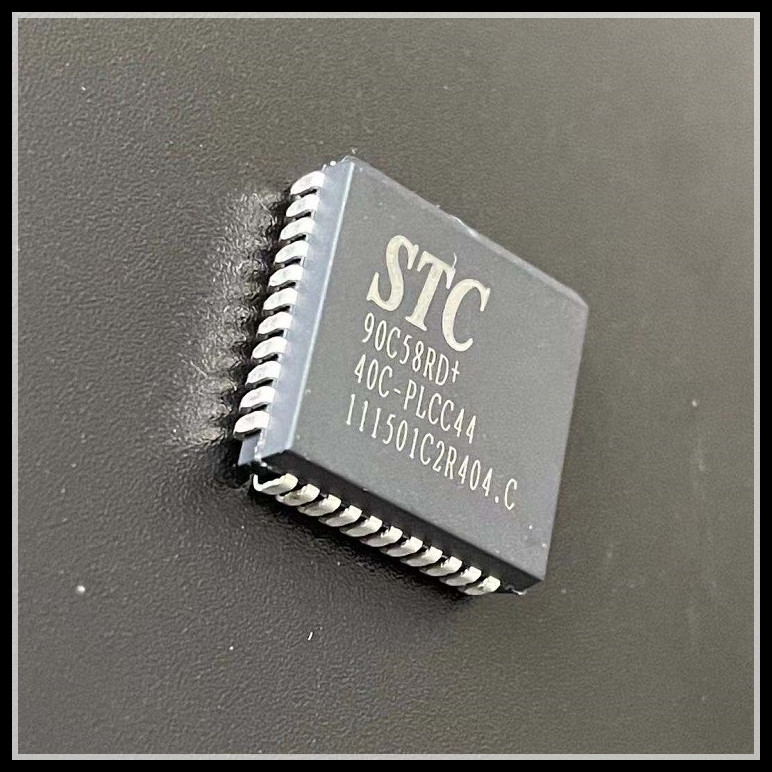

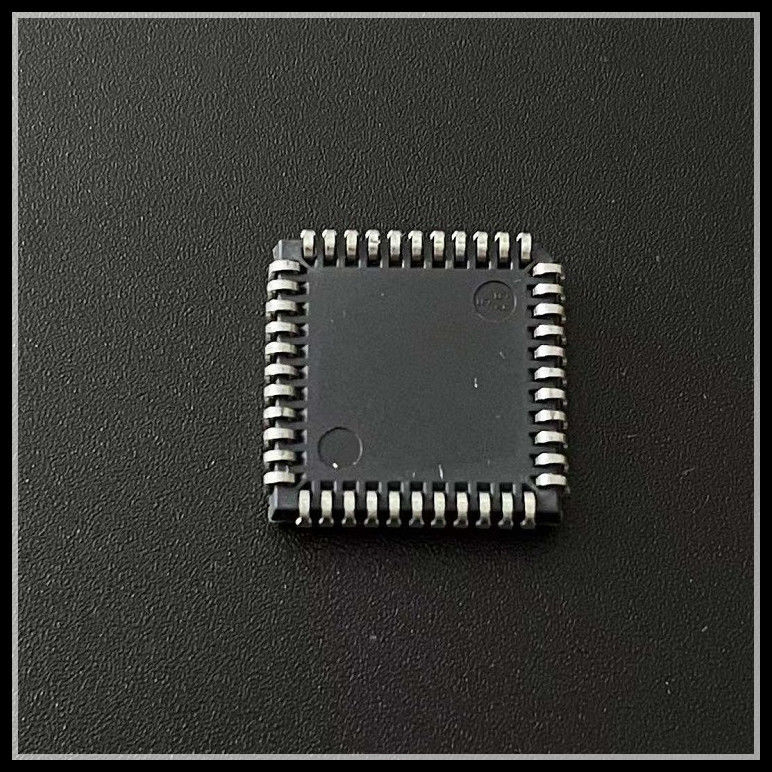

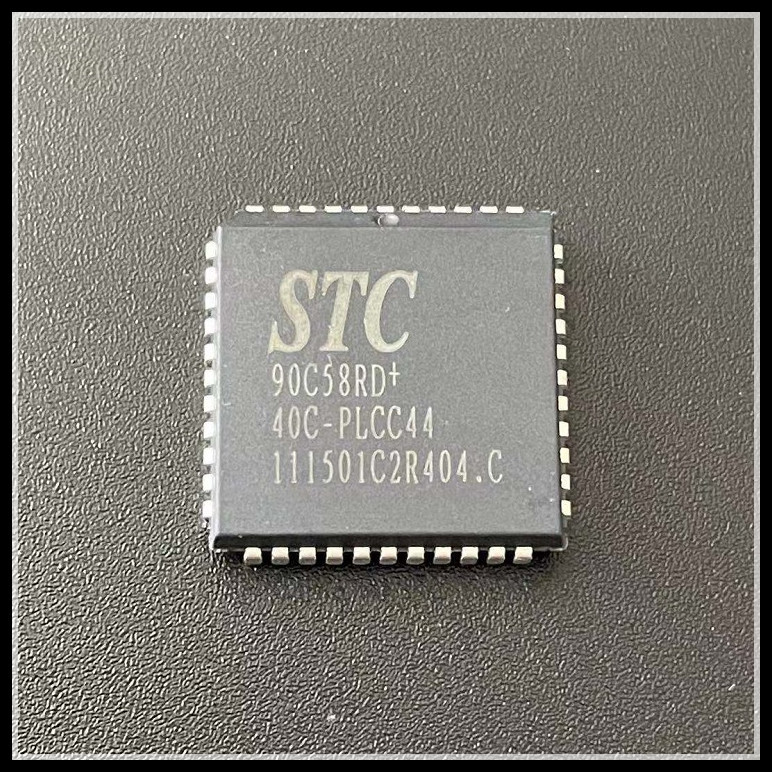

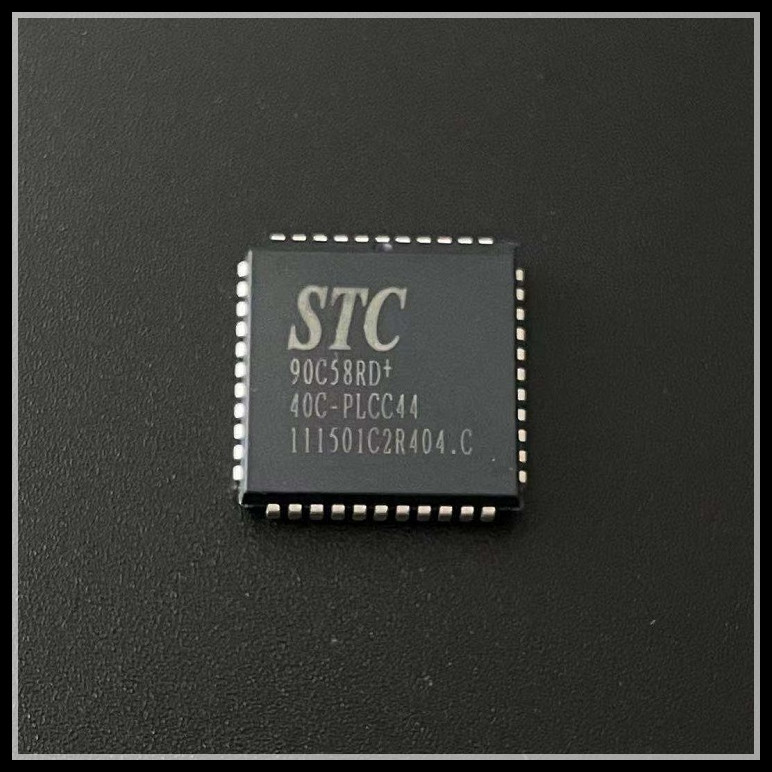

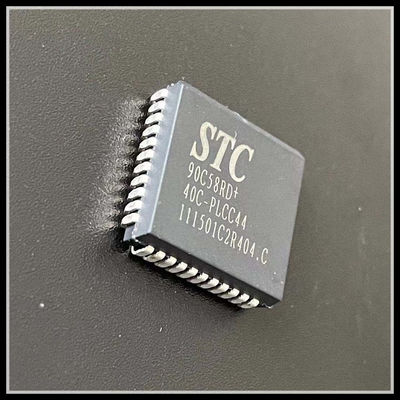

Produktimagedarstellung:
