Drahtlose optische Maus Chip With USBs 3.2V 3204 3205 IC-integrierte Schaltungen

IC-Produktname: Optischer drahtloser Mäusechip
Chipproduktmodell: GZ-P001-KA8
Produktbeschreibung der integrierten Schaltung: KA8 ist ein in hohem Grade integrierter optische Mäusechip mit USB-Schnittstelle, die mehr moderne Fertigungstechnik und bessere lichtempfindliche Fähigkeit annimmt, die 3205 und 3204 ursprüngliche Phasenchips ersetzen können;
Produktanwendung: drahtlose optische Maus USBs;

Chipstiftplandiagramm:

Chipstiftbeschreibung:

Eigenschaften des drahtlosen Mäusechips:
1. einzelne Stromversorgung, Stromversorgungsstrecke: 1.7V zu 3.2V
2. genaue optische Verschiebungsvorhersagentechnologie
3. sehr guter 2-D Bewegungs-Sensor
4. Stützextrem schnelle Bewegungsgeschwindigkeit
5. maximale Bewegungsgeschwindigkeit: 28 Zoll/sek
6. VPI bis 1600
7. Sobald Sie nicht trainieren, geben Sie sofort den energiesparenden Modus ein
8. wird Datenübertragung durch serielle Schnittstelle verwirklicht
9. sind Einbautenniederleistungstimer (ND-Turbine), dort zwei Modi von sleep1/von sleep2
10. Die Maus kann durch den MOTSWK-Stift oben aufgeweckt werden, und der Sensor kann vom Schlafmodus aufwachen
11. LED-gegenwärtig-Begrenzungswiderstand: 68 Ohm -470 Ohm (abhängig von der tatsächlichen Lösung, zum des Widerstands zu bestimmen), empfahlen sich: 100 Ohm

Spezifikation:
Stromversorgungsfunktionierenspannung: 1.73V | 1.94V (VDD- und AVDD-Kurzschluss) 2.2V | optische Linse 3.2V (VDD): 1:1 Geschwindigkeit: 28 Zoll/sek VPI: 400/500/600/800/1000 (Nichterfüllungs)/1200/1600 VPI Rahmenrate: 3000 Rahmen/sek. Typischer Betriebsstrom:
@mouse 2mA Bewegung (normal)
@Mouse 300uA bewegt sich nicht (Sleep1)
@Mouse 60uA bewegt sich nicht (Sleep2)
@power 7uA hinunter Modus

SPI-Schnittstellenregisterlesung und -schreiben:
Register im Adreßsegment 0X00~0X0E können direkt gelesen werden und geschrieben werden;
Lesen und Register in das Segment der Adressen zu schreiben 0X10~0X7F muss das Lesen zuerst öffnen und Schreibschutzregister d.h. konfigurieren die folgenden zwei Register (im Allgemeinen benutzt nicht in den Anwendungen)
Schreiben Sie 0X5A zu 0X09;
Schreiben Sie 0X9A zu 0X5B.
Es gibt einen Oszillator mit einer Frequenz von ungefähr 24Mhz innerhalb des V108, das durch das Konfigurationsregister vorgewählt werden kann. Die spezifische Konfiguration ist, wie folgt: erste schalten Schreibschutz ein
Reg0X51 = 0x0B ist, externen Widerstand, Reg0X51 = 0x09 vorzuwählen ist, Innenwiderstand vorzuwählen,
Reg0X53 ist das Innenwiderstandanpassungsregister. Wenn Reg0X53=0x00, die Frequenz das höchste ist und wenn Reg0X53=0x7f, ist die Frequenz das niedrigste. Der Ausgangswert Reg0X53=0x48.

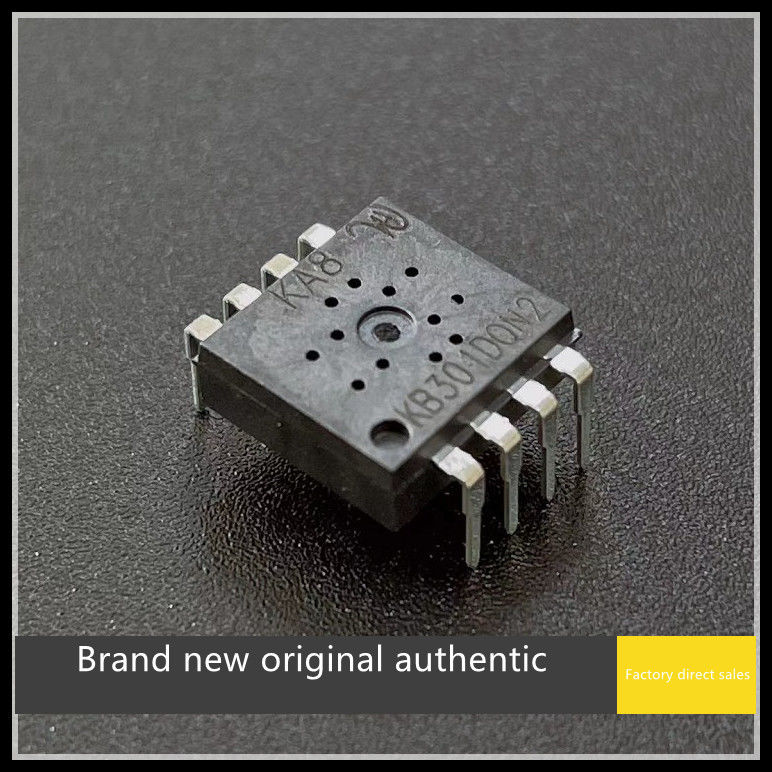

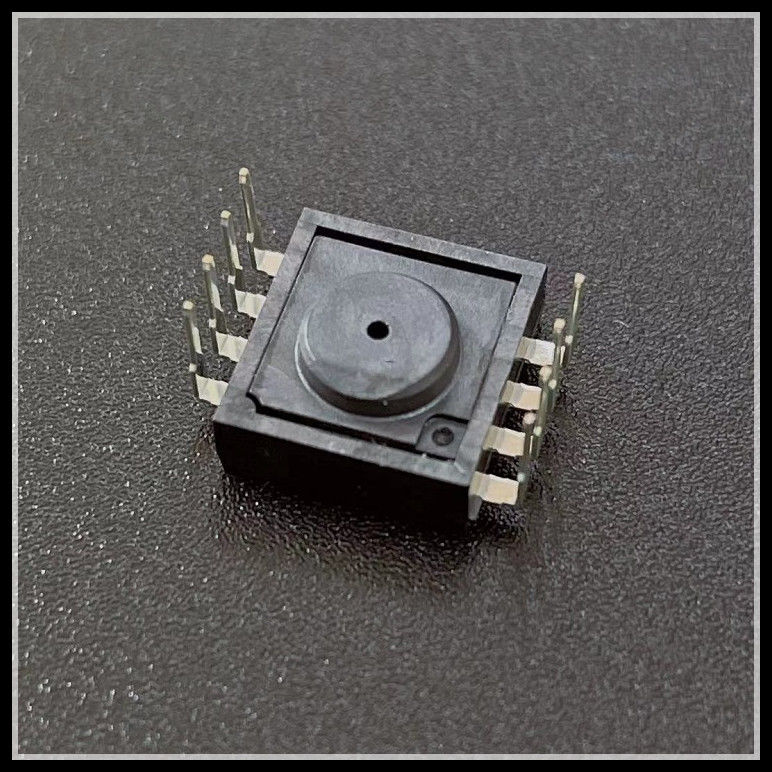

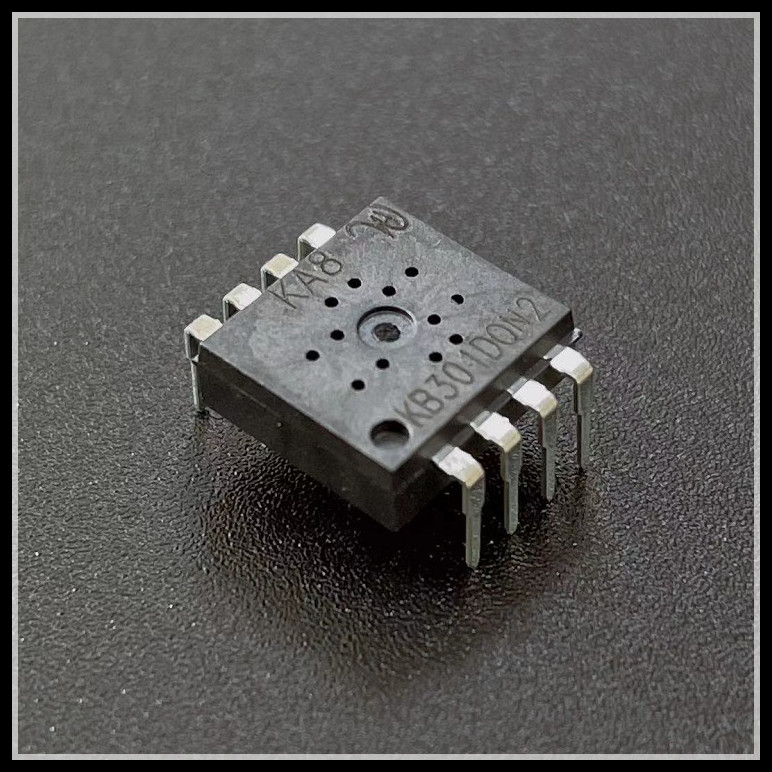

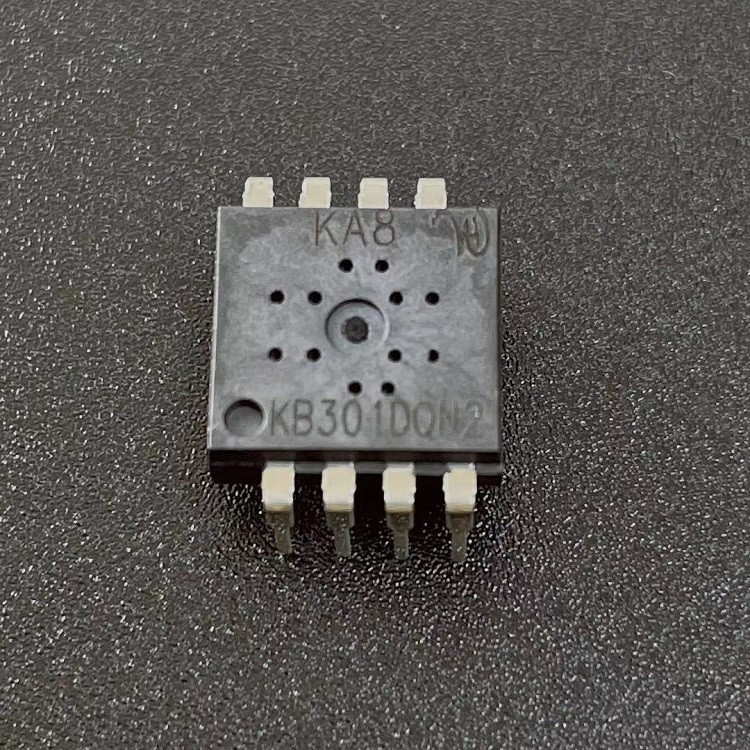

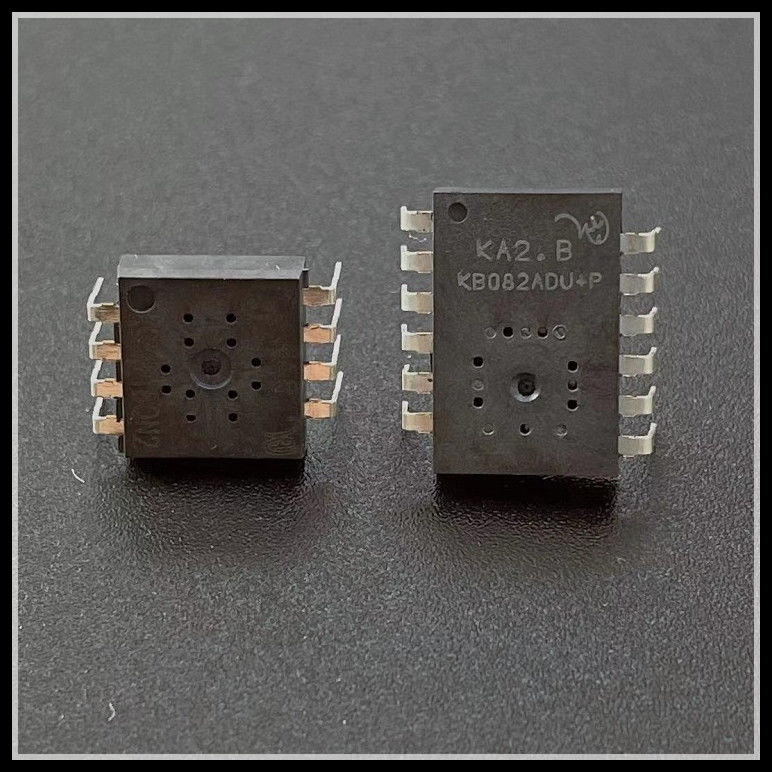

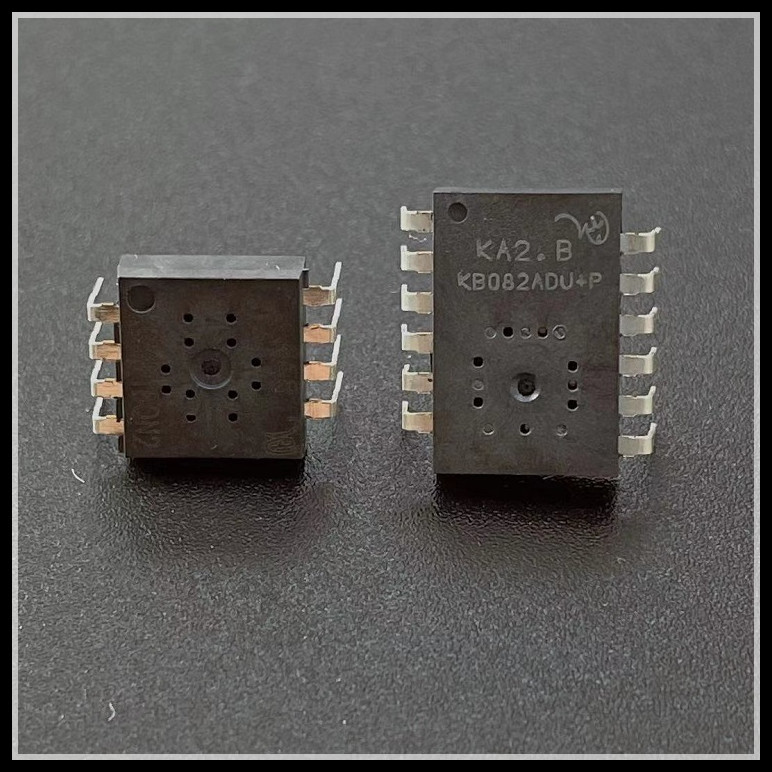

Chipbild:
