Verdrahtete drahtlose Mäusechip USB-Schnittstelle integrierte optische Mäusechip ICs

Chipname: Optische Mäusechip
Mäusechipmodell: GZ-P001-1622

Pin-Funktion:
Die pinout Funktionen des Chips sind, wie folgt:
D+, D: Differenziale Datenleitungen der USB-Schnittstelle. Wenn die USB-Schnittstelle nicht benutzt wird, ist D+ gezogenes Hoch und d ist verbundenes niedriges.
PS2CLK/Ser, PS2Data (Muse Warrior 20 O, Kremeis-Krieger 20 V, Rad des Kremeis-Kriegers-24): Schnittstellenlinie der Maus PS/2, angeschlossen an die Wirtsschnittstelle. PS2CLK kann als der Ertrag der seriellen Schnittstelle verwendet werden, angeschlossen worden an den Chip des Fahrers RS232, um die Linie der Serienmaus TXD zu fahren. Wenn nicht verwendet, muss es verschoben werden (innerlich hochgezogen worden).
PS2CLK, PS2Data (MouseWarrior24 EyeII): Schnittstellenlinie der Maus PS/2, angeschlossen an die Wirtsschnittstelle. Wenn nicht verwendet, muss sie verschoben werden (innerlich hochgezogen worden).
RTS (MuseWarrior20 O, MouseWarrior20V, MouseWarrior24Wheel): Serien-RTS-Signaleingang erfordert externen Hilfsstromkreis. Wenn der Stift niedrig gezogen wird, wird die Datenübertragung der seriellen Schnittstelle gestoppt, und der Chip wird zurückgestellt, wenn er von Tief zu Hoch ändert. Dieser Stift muss niedrig gezogen werden, wenn die serielle Schnittstelle nicht benutzt wird.
ADB: Adb-SchnittstellenDatenleitung, muss das Schwimmen gelassen werden, wenn nicht verwendet (intern ziehen Sie hoch).
Nord, Sooth, Ost, Westen (MouseWarrior 20 V): Schließen Sie an den Intellink-Elektronik VersaPointTM-Sensor an. Wenn die maximalen Taten der externen Kraft auf dem Sensor, ein Widerstand an diesen Stift für Gebrauch im Doppelintegrationsstromkreis angeschlossen werden sollten, den Kondensator zu entladen (sehen Sie die Beispieleinleitung für Details).
X1, X2, Y1, Y2 (Rad O, MouseWarrior24 MouseWarrior20): Optische integrale Kodierung oder der Signaleingang des Mäusemechanischen Teils, fallender Rand X1 vor fallendem Rand X2 bedeutet rechte Verschiebung, fallenden Rand Y1 vor fallendem Rand Y2. Der photoelektrische Konverter muss einen Pulldown-Widerstand haben oder einen Schmitt-Trigger-Fotodetektor benutzen.
PD, SDIO, SCLK (MouseWarrior24 EyeII): Diese Stifte können an die entsprechenden Stifte des Sensors ADNS2051 direkt angeschlossen werden (intern ziehen Sie hoch).
Z1/Down, Z2/Up (Rad MuseWarrior24, MouseWarrior24 EyeII): Optischer integraler Codeinput durch das Schieben des Scrollrads oder der Knöpfe. Diese Funktion kann durch den Knopfstift aktiviert sein. Der fallende Rand von Z1 geht dem fallenden Rand von Z2 voraus, das aufwärts schieben bedeutet. Er wird innerlich durch einen Widerstand hochgezogen, und der photoelektrische Konverter oder der Knopf müssen heruntergezogen werden, um zu reiben.
Knöpfe (Rad Muse Warriors 24, Auge des Kremeis-Kriegers-24 II): Wenn unter Verwendung der Scrollradfunktion, schwimmt dieser Stift. Wenn man den Knopf verwendet, um die gleitende Funktion zu erzeugen, dieser Stift wird geerdet und der gleitende Knopf an das Z1/Down angeschlossen wird, steckt Z2/Up fest (intern ziehen Sie hoch).
En (MuseWarrior20 O, MouseWarrior24Wheel): Die LED Freigabesignal des optischen integralen Kodierers. Offen-Abflussertrag, der gegenwärtiges 24mA absorbieren kann, erfordert einen externen Widerstand.
En (MouseWarrior24 EyeII): Die Energie Freigabesignal von HDNS2000 (optischer Sensor-Chip). der Offen-Abflussertrag, innerlich hochgezogen durch einen Widerstand, erfordert einen externen Hilfsstromkreis.
Link, recht, Mitte: Nach links rechter und mittlerer Maustasteninput. Für internes ziehen Sie hoch, das Eingangssignal muss nah sein zu reiben.
4. (MuseWarrior20 V, MouseWarrior24Wheel, MouseWarrior24 EyeII): Geben Sie die 4. Maustaste ein. Für internes ziehen Sie hoch, das Eingangssignal muss nah sein zu reiben.
5. (MouseWarrior24 EyeII): Geben Sie die 5. Maustaste ein. Für internes ziehen Sie hoch, das Eingangssignal muss nah sein zu reiben.
CExt: Wenn USB verschoben wird, um die Weck- Zustand zu überprüfen, wird dieser Stift benutzt, um den Prozessor regelmäßig aufzuwachen. Ein externer RC-Stromkreis wird angefordert.
Zug zu Boden: Dieser Stift wird benutzt, um das Endprodukt MouseWarrior zu reiben.
XOut, XIn: Externer keramischer Oszillator 6MHz (Quarzoszillator möglicherweise verursacht Instabilität), nicht andere Zusatzgeräte sind erforderlich. Ein externes Taktsignal 6MHz kann Input zum XIn-Stift auch sein, und der XOut-Stift sollte das Schwimmen gelassen werden.
GD: Energieboden.
Vcc: Der Pluspol der Stromversorgung.
Abbildung 2
Arbeitseigenschaften und Schnittstellenbeschreibung:
Der MouseWarrior-Chip führt eine Reihe zurückgestellte Operationen durch, wenn er an angetrieben wird. Wenn die Energie gerade eingeschaltet wird, sind alles interne ZugUPS behindert, und sie werden während der zurückgestellten Operation ermöglicht. Nachdem die Initialisierung abgeschlossen ist, ermittelt MousseWarrior, welche Mäuseschnittstelle aktiv ist-. Wenn keine aktive Schnittstelle innerhalb 5s ermittelt wird, verwendet MousseWarrior den Modus der Schnittstelle PS/2 standardmäßig.
Wenn man allgemeinhinmodus serieller Schnittstelle USBs verwendet, wird MouseWarrior als Standardmensch-maschine-schnittstelle-Gerät (VERSTECKT) verwendet, kompatibel mit Standardfahrern, und die Landeskennzahl ist 0. MouseWarrior 20 O definiert 3 Mäuseschlüssel, definiert Mäusekrieger 20V 4 Mäuseschlüssel, Rad definiert des Mäusekriegers-24 und Auge II des Mäusekriegers-24 4 Mäuseschlüssel und -Scrollrad.
Wenn unter Verwendung des Modus der Schnittstelle PS/2, wird das MouseWarrior-Gerät als 0 markiert, das die linken, Mittel- definiert, und rechten Schlüssel, um mit dem Standard-Antrieb des Systems kompatibel zu sein. Rad MouseWarrior 24 und Mäusekrieger 24 EyeII sind- mit dem PS/2 Schnittstellenmodul des Protokolls Microsoft Internet Explorers TM kompatibel. Ihre Gerätenummer kann definiert werden als 3 mit einem Scrollradgerät, das befestigt wird, oder als 4 mit einem vierten befestigten Knopf.
Während ADC (Apple-Computer Desktop-Bus-Apple-Tischplattenbus) und Serienmaus z.Z. weniger in China benutzt werden, werden sie nicht hier wiederholt. Die, die interessiert sind, können sich auf die relevante Literatur beziehen.
Anwendungsstromkreis:
Abbildung 2 zeigt den Mäusestromkreis, der mit MouseWarrior 20 V entworfen ist, und die Sensor-Schnittstellenleitung wird in der Zahl markiert. Der Stromkreis stützt USB, ADC, PS/2 und serielle Schnittstellen. Leser können entsprechend ihrem Bedarf wählen, und Endbenutzer können die passende Schnittstelle auch wählen.

Die elektrischen Parameter der drahtlosen Maus:

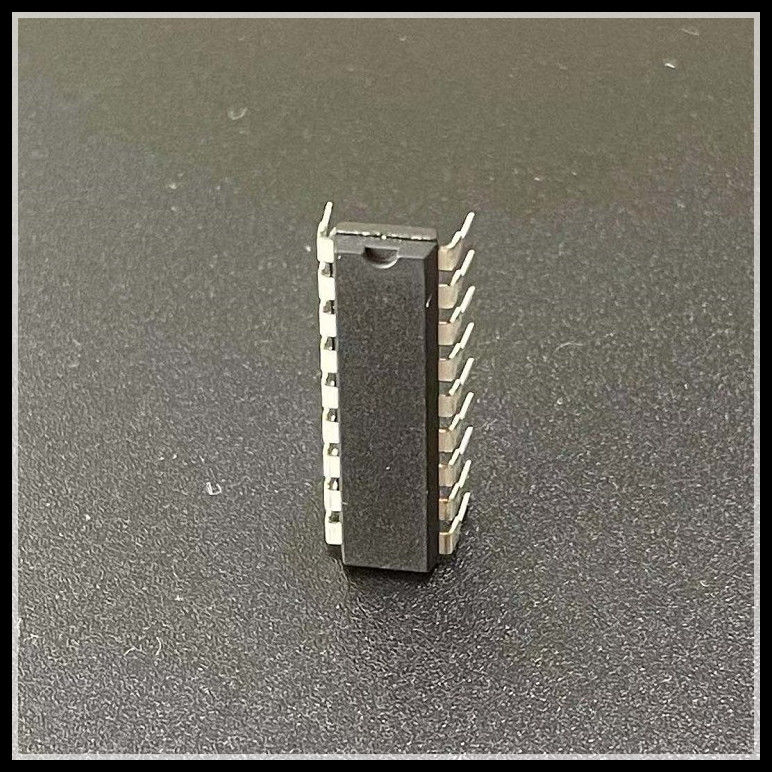

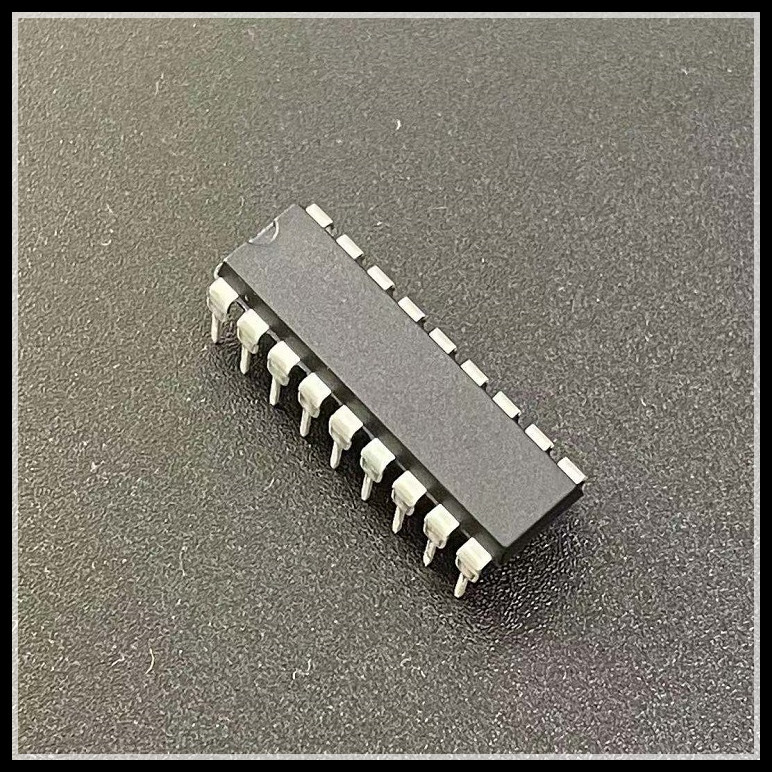

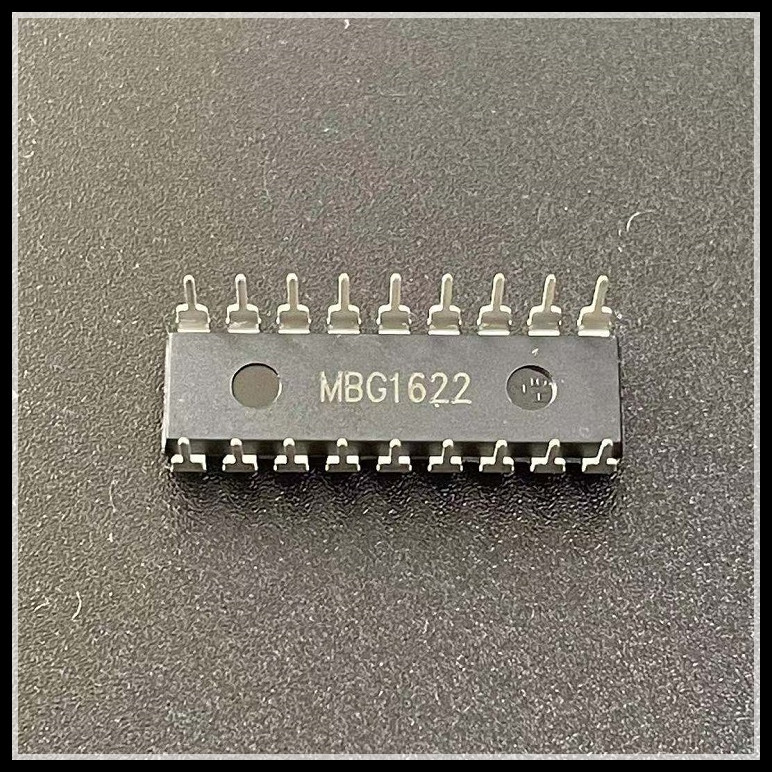

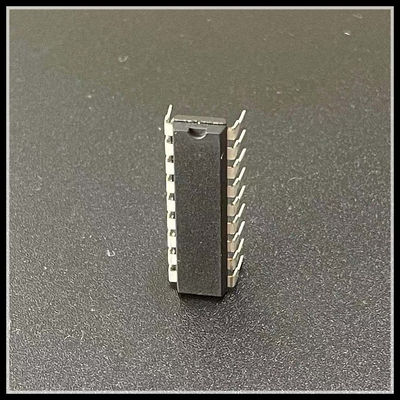

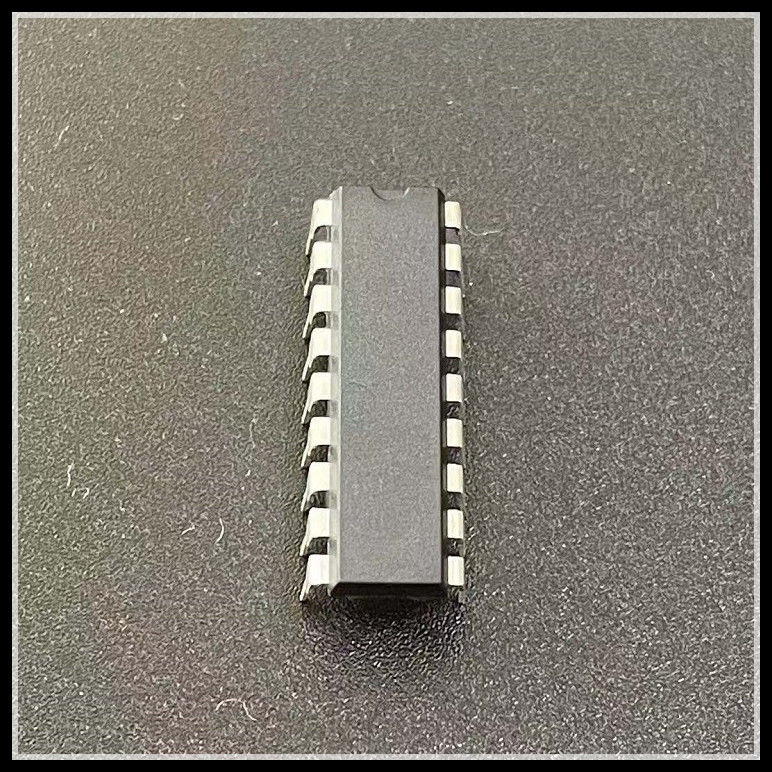

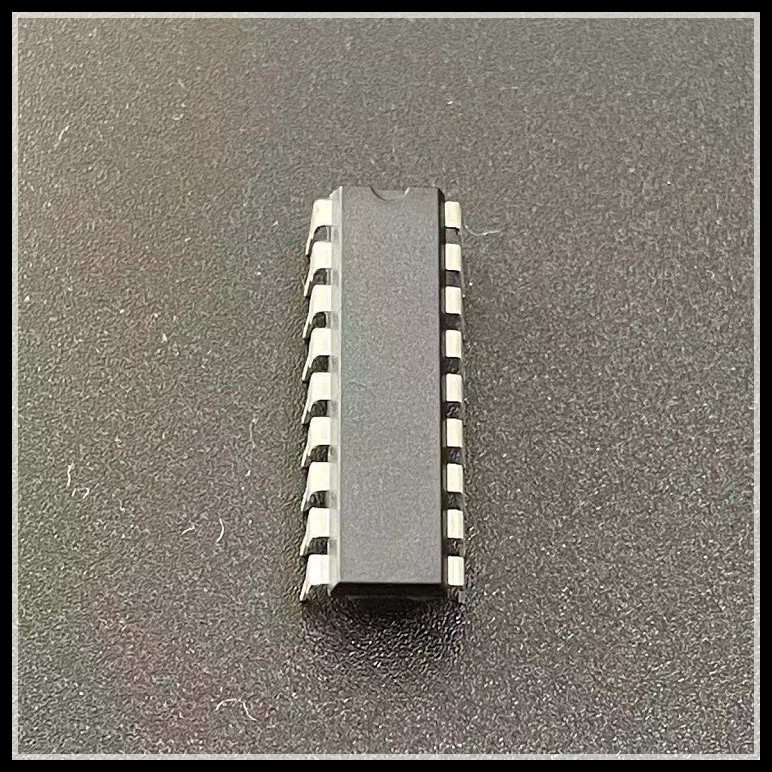

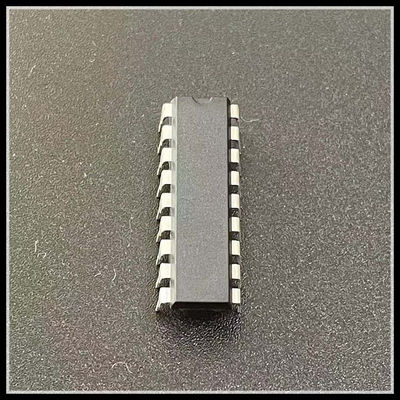

Produktimagedarstellung:
