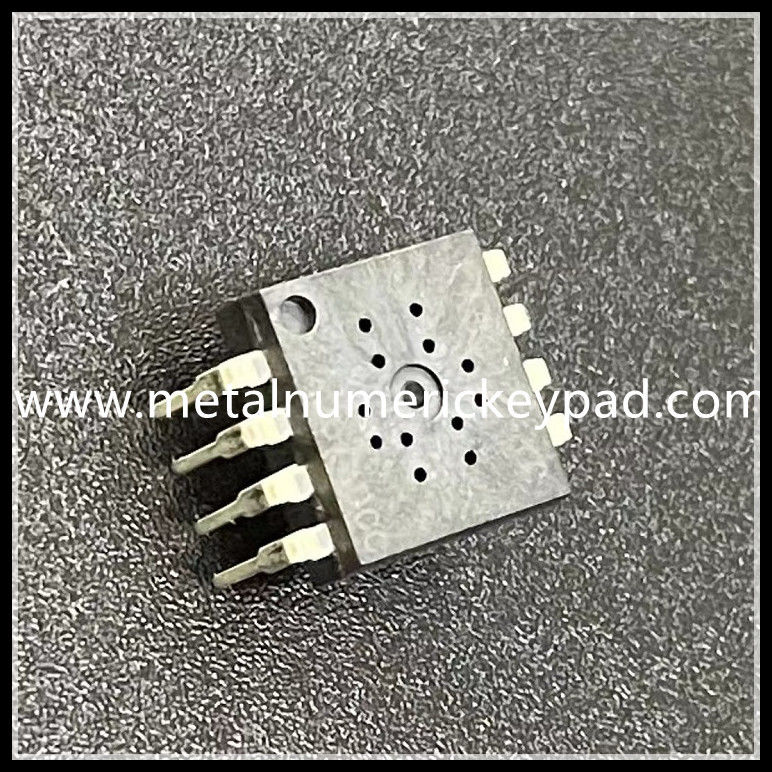

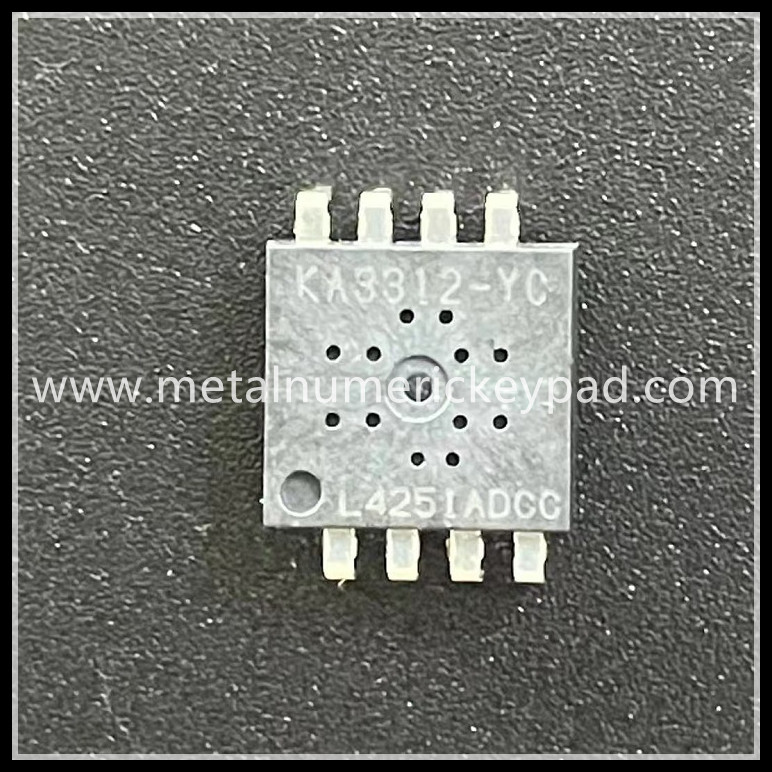

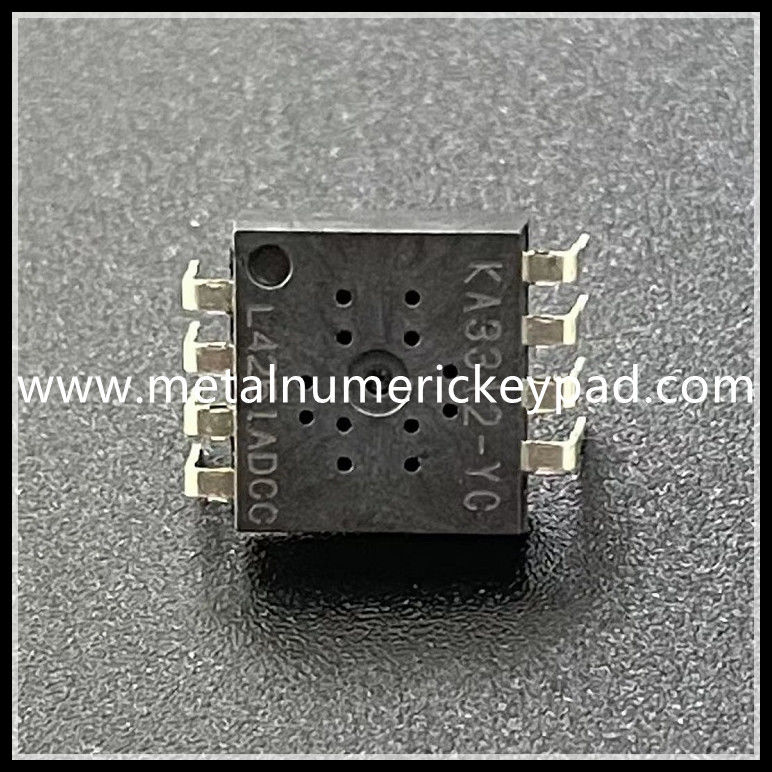

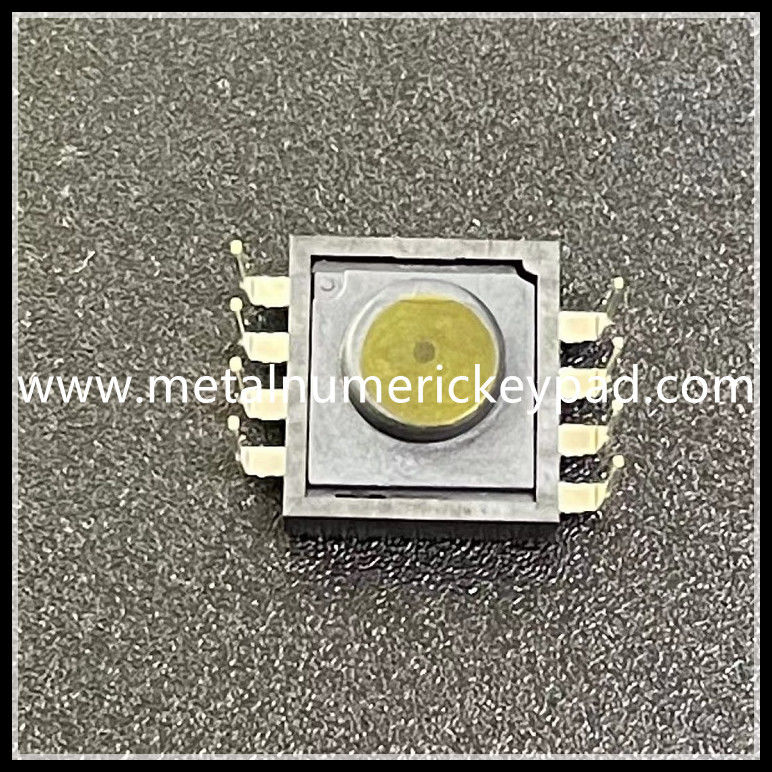

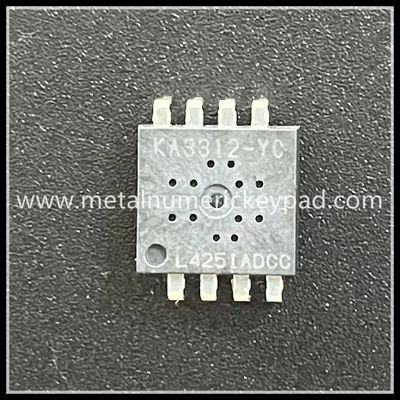

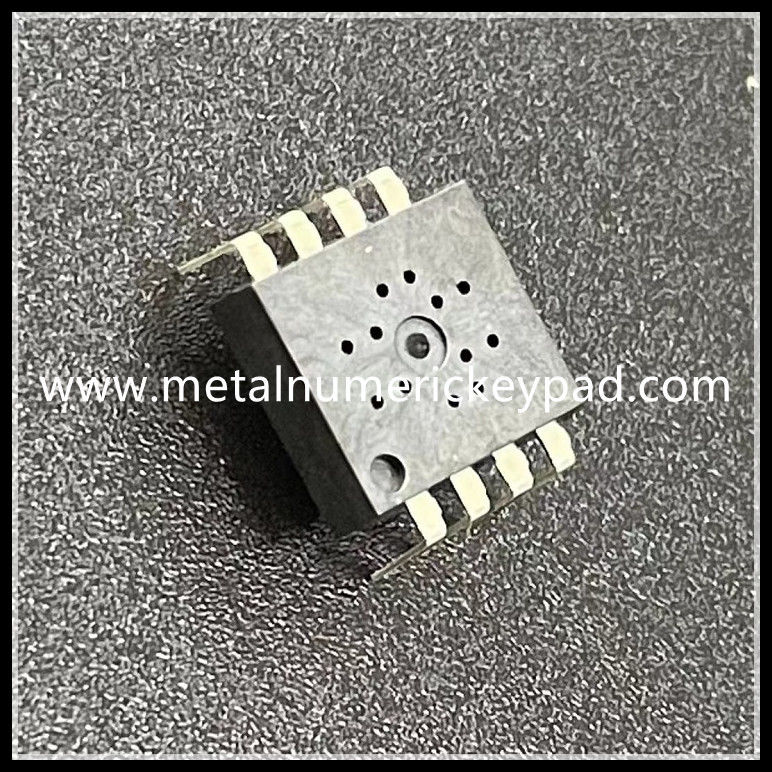

drahtloses Modell 3205 integrierter Schaltung 2.7V IC Mäusedes chip-3204

Produktname: drahtloser Mäusechip
Produktmodell: GZ-P001-KA3312

Eigenschaften

●Signle-Stromversorgung
●Leistungsbereich 2.1V -3.3V
●Verschiebungs-Vorhersagentechnologie der Präzision optische
●Auswählbare 3 verdrahtet (Nichterfüllung) oder 2 verdrahtete serielle Schnittstelle SPIs
●Auswählbares 8-Bit-- (Nichterfüllung) oder 12 gebissen Bewegungsdatenlänge für Delta_X und Delta_Y
●Auswählbare Entschließung bis zu 4000cpi mit 47 VPI dem Schritt (basiert auf linearer Wiedergabe der Linse x1)
●Die Spurhaltung beschleunigen zur Beschleunigung 30ips (Zoll/sek) und 10g
●Eingebauter Timer der geringen Energie (ND-Turbine), Modelle sleep1/sleep2/sleep3
●Adaptive Rahmentarifkontrolle für Extramachteinsparung während des Bewegens mit verschiedenen Geschwindigkeiten
●LED-gegenwärtig-Begrenzungswiderstand 0-68 Ω (bestimmen Sie durch die tatsächliche Fläche), empfehlen 33 Ohm.
●Paket DIP8

Beschreibung
KA3312 ist eine Hochleistung und ultra geringe Energie CMOS-verarbeiteter optischer Bild-Sensor mit integrierten Digitalbildprozessstromkreisen. Es basiert auf einer optischen Navigationstechnologie, die Änderungen in Position misst, indem es optisch aufeinander folgende Oberflächenbilder (Rahmen) erwirbt und mathematisch die Geschwindigkeit, die Richtung und die Größe von Bewegung bestimmt. Die Verschiebung delta_X und delta_Y Informationen sind in den Registern verfügbar, die zugängliche durchgehende serielle Schnittstelle SPIs sind. Ein Wirtskontrolleur liest und übersetzt die Daten von der seriellen Schnittstelle SPIs in Rf-Signale, bevor er sie zum Wirt PC schickt. Das Wort „Sensor“, anstelle KA8G2, wird im Dokument verwendet.

Spezifikation:

Serielle Schnittstelle
3-wired SPI serielle Schnittstelle
Der Sensor stützt 3 verdrahtete Serienzusatzschnittstelle (SPI). Der Wirtsprüfer kann SPI verwenden, um Register im Sensor zu schreiben und zu lesen, und die Bewegungsinformationen vorzulesen. Der Wirtsprüfer leitet immer Kommunikation ein; der Sensor leitet nie Datenübertragungen ein. NCS, SCLK und SDIO werden gefahren möglicherweise direkt durch den Wirtsprüfer. SDIO auch angetrieben möglicherweise durch den Sensor, wenn Daten von den Sensor-Registern vorgelesen werden.
• NCS: Bausteinauswahleingang (aktives Tief). NCS muss niedrig sein, SPI zu aktivieren; andernfalls ist SDIO am hoch--z Zustand und SCLK wird ignoriert. NCS kann auch verwendet werden, um SPI zurückzustellen, falls ein communicational Fehler geschieht.
• SCLK: Takteingang. Er wird immer durch den Wirtsprüfer erzeugt.
• SDIO: Bidirektionale Input/Output Daten
Übertragungsprotokoll
Das Übertragungsprotokoll ist eine 3 verdrahtete Verbindung, Halbduplexprotokoll zwischen dem Wirtsprüfer und dem Sensor. Alle Datenänderungen auf SDIO werden durch den fallenden Rand auf SCLK eingeleitet. Der Wirtsprüfer leitet immer Kommunikation ein; der Sensor leitet nie Datenübertragungen ein. Das Übertragungsprotokoll besteht aus den folgenden zwei Betriebsarten.
