2636 2633 2634 2637 integrierte Schaltung Chips For Wired Mouse

Chipname: Optische Mäusechip
Mäusechipmodell: GZ-P001-KA2B
Verdrahtete Mäusechip-Produktbeschreibung: KA2.B ist ein in hohem Grade integrierter optische Mäusechip mit USB-Schnittstelle, verwendet es mehr moderne Fertigungstechnik und bessere Empfindlichkeit. Es kann 2636, 2633, 2634 und 2637 Chips ersetzen.
Produktanwendung: verdrahtete optische Maus USBs;

Chipstiftplandiagramm

DPI-Einstellung des Mäusechips: DPI-Stift, benutzt, um den Wert von DPI einzustellen, das folgende wird in drei Situationen unterteilt, um den Gebrauch DPI-Stiftes vorzustellen.
1200 DPI-Einstellung: dieser Zustand ist die Standardannahhme, wird die interne Pullup-Widerstands-Methode angewendet, oder ein externer Pullup-Widerstand des Ohms 51K kann angeschlossen werden. Wenn IC an angetrieben wird, überprüfen Sie den Status dieses Stiftes und zu finden, dass kein externes Niveau angeschlossen wird, oder ein externer Pullup-Widerstand des Ohms 51K angeschlossen wird, stellen Sie das interne DPI bis 1200 ein. Typischer AnwendungsSchaltplan, wie in der Zahl unterhalb der Show gezeigt:

Hauptmerkmale des verdrahteten Mäusechips:
1. USB-Schnittstelle, Schnittstelle PS2
2. einzelne Stromversorgung 5V
3. kompatibel mit Maus Microsofts IntelliMouse 3D. Unterstützungen Microsoft Windows Vista, XP, 2000, ICH und 98 Betriebssysteme
4. konform mit Microsoft WHQL und USB-IF
5. Knopfunterstützung: links, Mitte, Recht; Einstellung des Stützmechanische Z-Achsenkodierers DPI: 800/1200 kann örtlich festgelegt eingestellt werden
6. DPI, können Sie zwischen 400, 800, 1200, 1600 auch dynamisch schalten
7. Mit Schlafmodus und automatischer Weck- Funktion
8. Einbautenenergie-Managementstromkreis;
9. Antriebsstromkreis der Einbauten LED
10. Kein externer Quarzoszillatorentwurf
11. hohe Integration, wenige externe Komponenten
12. Willigen Sie mit ROHS-Richtlinie ein
13. Paket DIP12

Die elektrischen Parameter der drahtlosen Maus:

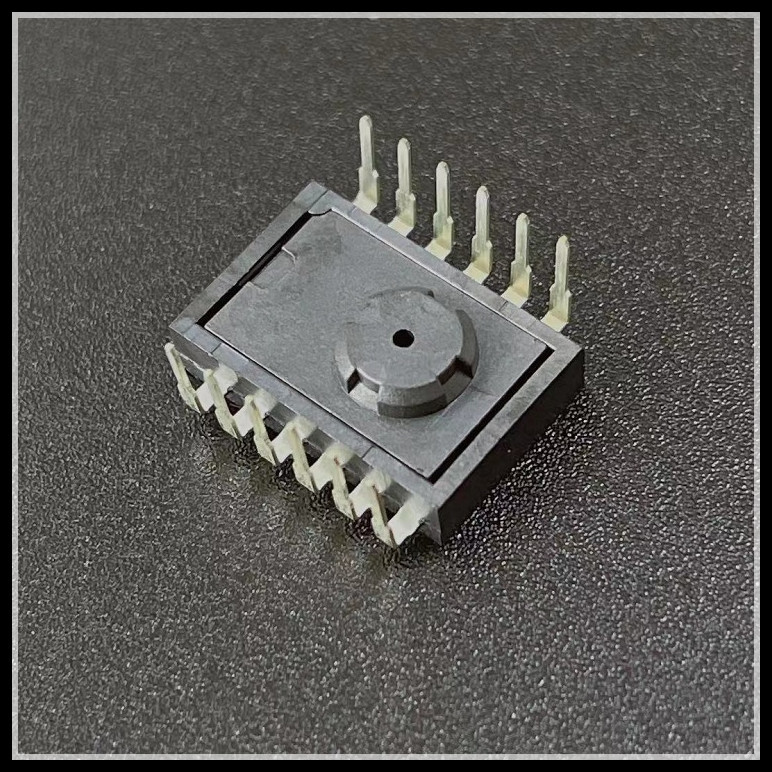

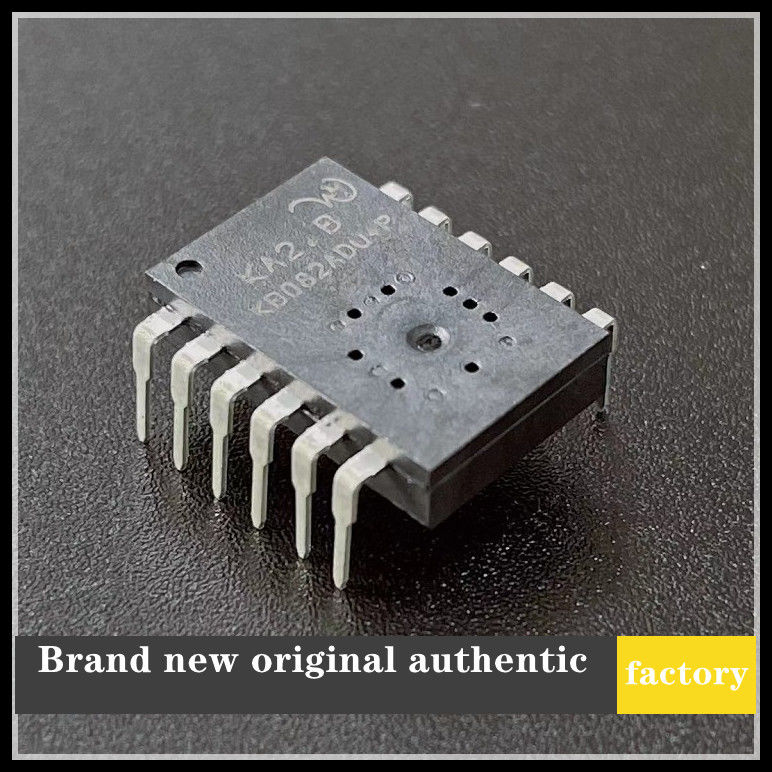

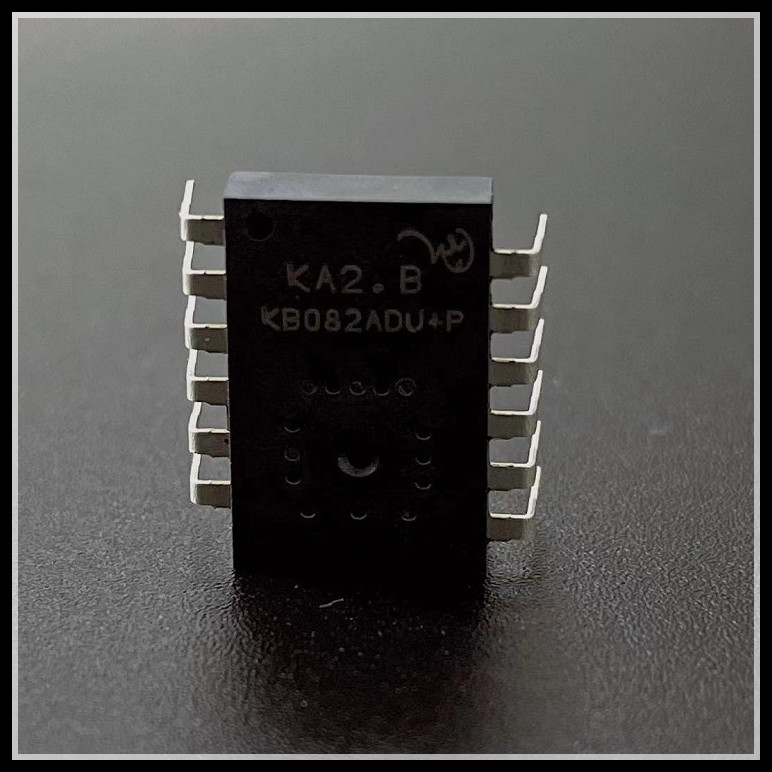

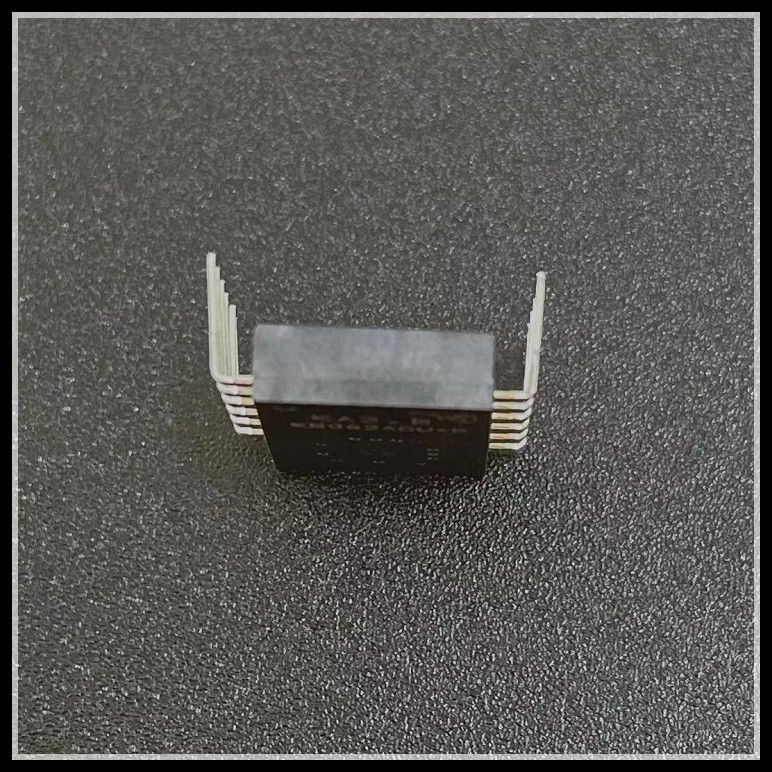

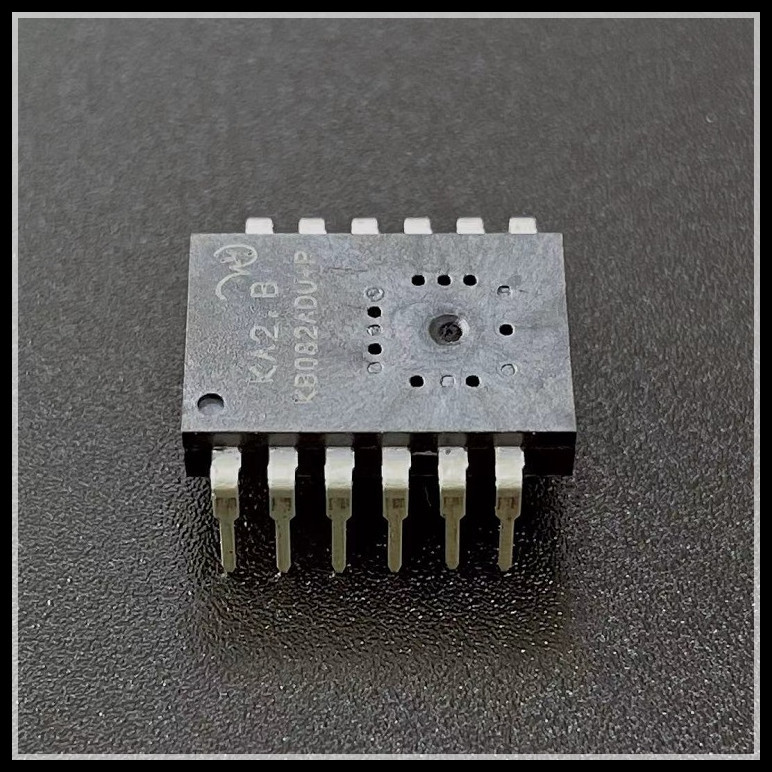

Produktimagedarstellung:
