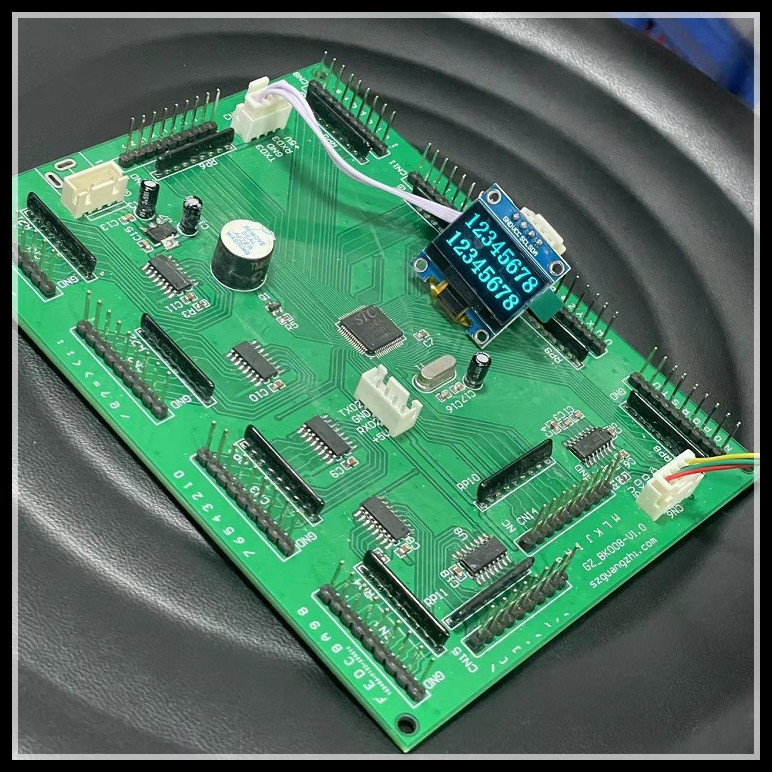

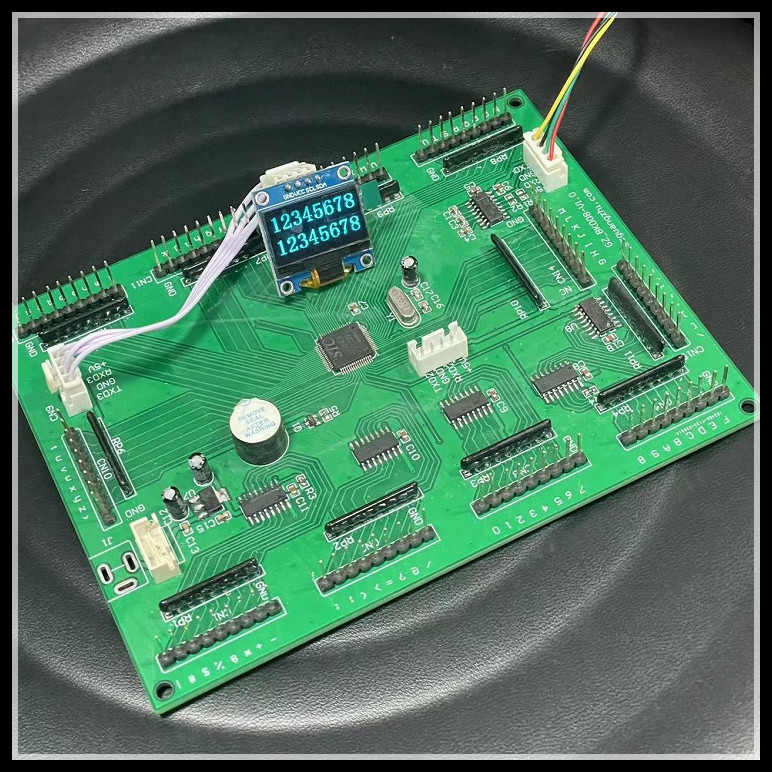

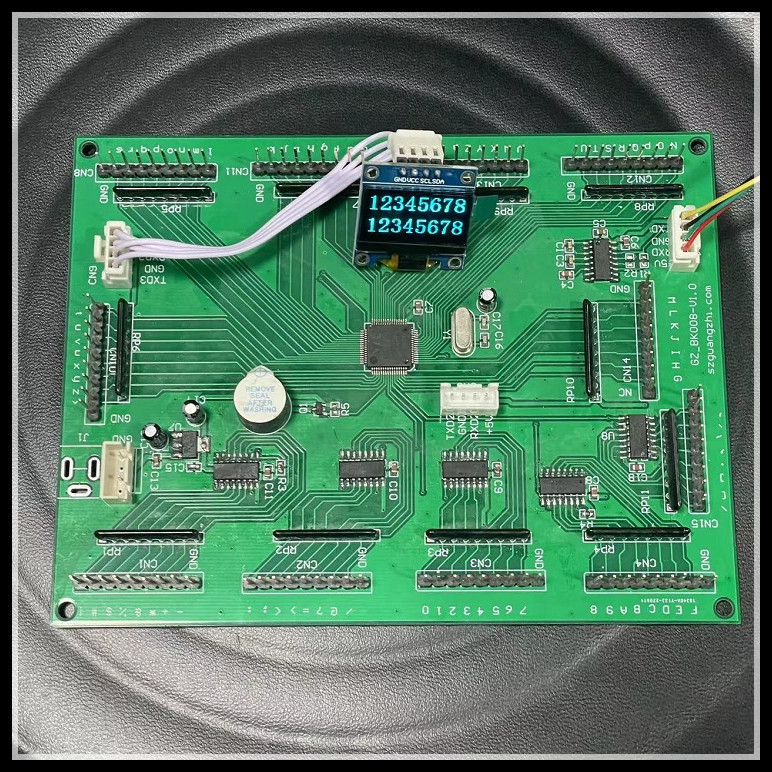

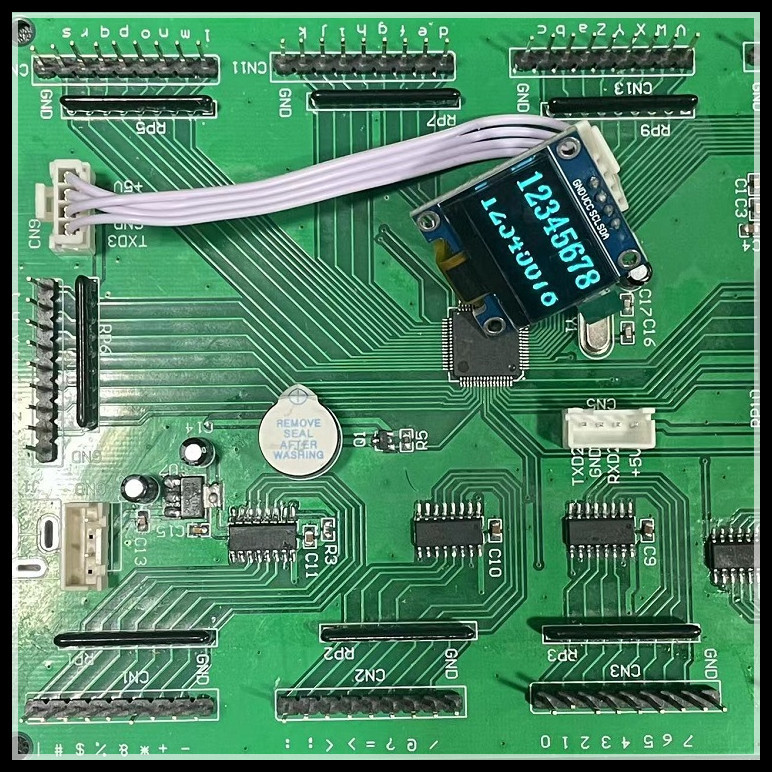

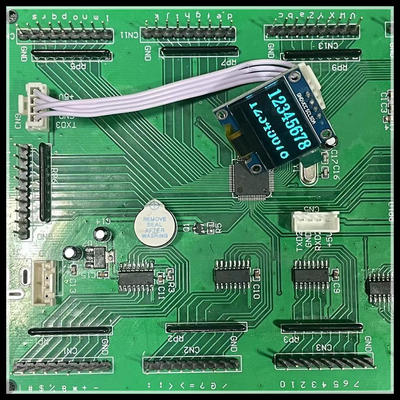

Hauptausschussname: Leiterplatte mit Schirm

Kontrollorganemodell: GZ-BK008-V1.0

Mainboard-Beschreibung: Die Schnittstelle ist Schnittstelle R232, die an 80 externe Knöpfe angeschlossen werden kann, und kann an zwei Bildschirme höchstens angeschlossen werden. Die Bildschirmanzeigen 2 Linien und die Gussgröße können justiert werden. Wenn die Bildschirmanzeigen 2 Linien, jede Linie ein Maximum von 8 Charakteren und nur hat, Englisch und Zahlen werden angezeigt;

Mainboard-Bildschirmanzeigeoperation:

1. Der Schirm zeigt nur zwei Linien an, und jede Linie zeigt nur 8 Charaktere an. Wenn mehr als 8 Charaktere Input im Dialogfeld sind, nur die ersten 8 Charaktere angezeigt werden; wenn es kleiner als 8 Charaktere gibt, können Räume stattdessen benutzt werden. Wenn die Charaktere in jeder Linie Bedarf zentriert zu werden, sie durch einen Raum ersetzen;

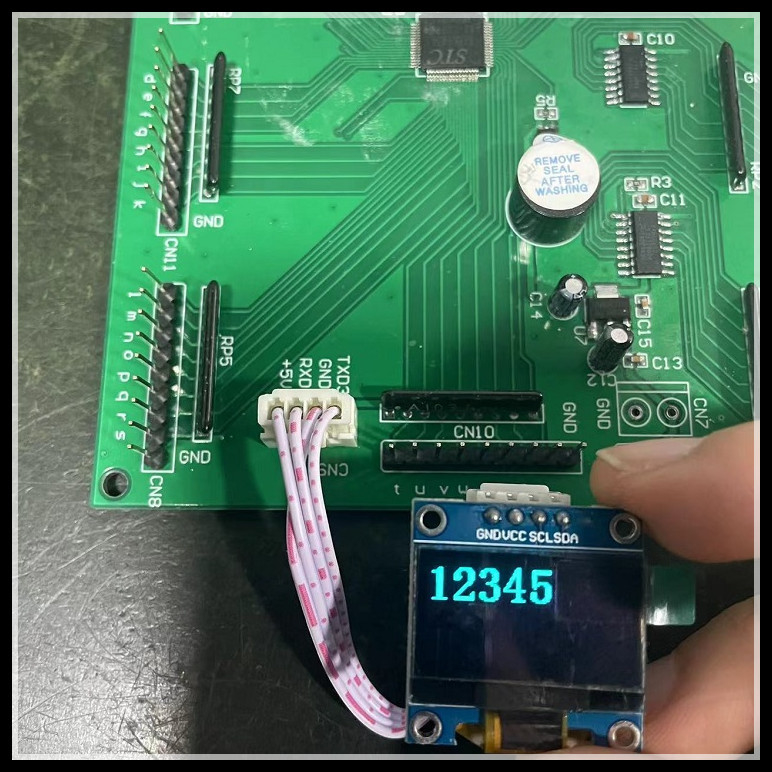

2. Geben Sie den Inhalt der ersten Linie des Schirmes ein: 1 plus den gewünschten Inhalt, zum Beispiel: 112345678, die Bildschirmanzeigen: 12345678

Geben Sie den Inhalt der zweiten Linie des Schirmes ein: 2 plus den gewünschten Inhalt, zum Beispiel: 212345678, die Bildschirmanzeigen: 12345678

Klären Sie den Inhalt von der ersten Linie des Schirmes: direkt Eingabe 1, ausgewähltes Handbuch senden, die erste Linie des Schirmes wird geklärt direkt;

Klären Sie die zweite Linie vom Bildschirminhalt: direkt Eingabe 2, ausgewähltes Handbuch senden, dann direkt klar die zweite Linie des Schirmes;

Klar der ganzer Inhalt des Schirmes: geben Sie direkt 3, vorwählen Handbuch zu senden ein, und der Schirm wird direkt geklärt;

MotherboardÜbertragungsprotokoll:
