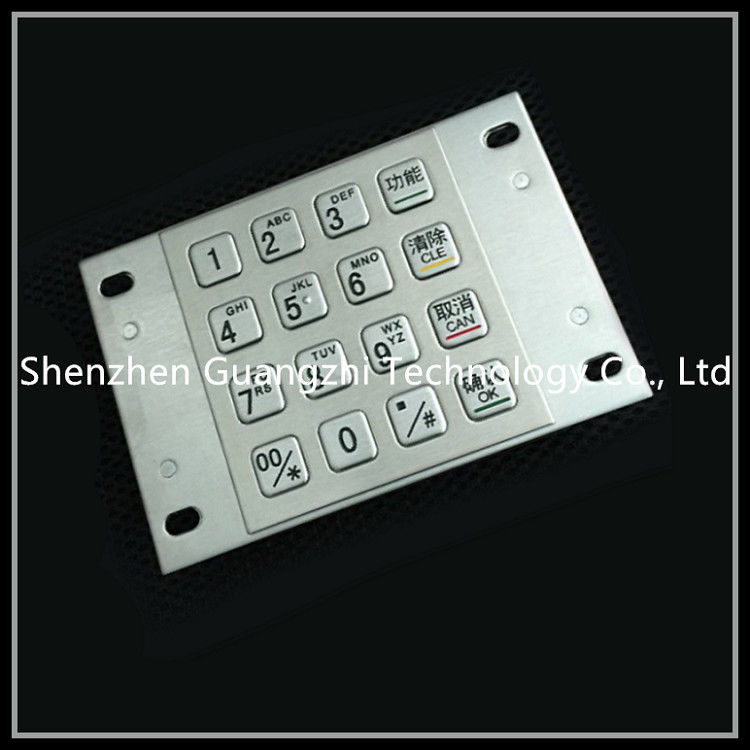

Verschlüsselte Metalltastatur für Passwortinput der Einrichtungsmaschine des Kiosks und des Restaurants

Produktname: Metallverschlüsselungstastatur

Produktmodell: GZ-B005015-001

Produktbeschreibung: 87.5*91.5mm

1 Überblick

Dieses Produkt ist eine Metallpassworttastatur mit 4 PSAM-Kartenfunktionen. Mit Funktionen DES und 3DES,

Stützen Sie PSAM-Karte, die mit ISO7816, t = 0 und T = 1 Protokoll übereinstimmt

Index mit 2 Leistungen

2,1 Kommunikationsparameter

Standard-SerienRS232 kommunikationsschnittstelle. 1 Startbit, 1 Stopbit.

Optionale Kommunikationsrate: 9600 bps.

Optionales Datenformat: n, 8, 1

Spezifikation 2,2 und Operationsgeschwindigkeit

In Übereinstimmung mit den Spezifikationen der Volksbank von China.

Verschlüsselungs- und Dekodierungsgeschwindigkeit < 1="" second="">

elektrische Leistung 2,3

Stromversorgung: Stromversorgung DC-DC + 5V.

Leistungsaufnahme: unter 1W in Arbeitszustand und unter 200MW in nicht Arbeitszustand.

Stromausfall-Schlüsselhalten: wenn die Stromversorgung blitzschnell und für eine lange Zeit abgeschnitten wird, sind die Gedächtnisdaten nicht verloren.

2,4 mechanische Eigenschaften

Schlüsselleben: in 200000mal.

Schlüsseldruck: 3N (N).

Tastenanschlag: 0.45mm.

Schlüsselmaterial: Edelstahl.

Plattenmaterial: Edelstahl.

Schlüsseloberflächeneigenschaften: Laser-Beschriftung und starke Farbe.

Klimaanpassungsfähigkeit 2,5

Betriebstemperatur: - ℃ 10 | + 40 ℃ relative Luftfeuchtigkeit: 40-90% (unter Normalbedingungen).

Lagertemperatur: - ℃ 30 | + 55 ℃ relative Luftfeuchtigkeit: 20-95% (keine Kondensation).

Atmosphärendruck: 60-106 kPa.

Zuverlässigkeit 2,6

MTBF >20000H, MTTR<30min>

3 Tastaturbefehle

Befehlsformat: 02h + < ln=""> + < CMD=""> + < data=""> + < BCC="">

Rückholformat: 02h + < ln=""> + < st=""> + < data=""> + < BCC="">

Ln -- stellt die Anzahl von Bytes CMD und Daten oder St. und Daten dar.

CMD -- Befehlsschlüsselwort.

Daten -- Dateninformation geaustauscht.

BCC -- Byteexklusives oder -kontrollsumme von ln zu Daten.

St. - erklären Sie, wie folgt:

04H - befehlen Sie erfolgreich durchgeführt

15h - schaden Sie Befehlsparameter

80h -- TIMEOUTfehler

A4H -- der Befehl kann erfolgreich durchgeführt werden, aber der Hauptschlüssel ist ungültig

B5h -- ungültiger Befehl und Hauptschlüssel

E0h -- ungültiger Befehl

FXH - Fehler im Eigentest:

CPU X=0 falsch

X=1 SRAM falsch

Tastatur X = 2 hat Kurzschlussfehler

Waagerecht ausgerichteter Fehler von X = 3 Serie

X = 4 CPU-Kartenfehler

Ausfall des Hauptschlüssels X = 6

X = 7 verschieden. Fehler

3,1 nehmen die ProduktVersionsnummer und andere Parameter.

Befehl: 02h + 01h + 30h + < BCC="">

Rückkehr: 02h + < ln=""> + < st=""> + < data=""> + < BCC="">. St. ist möglicherweise 04H, 15h, e0h, F0H. F0H zeigt an, dass e2rom-Chip nicht installiert ist.

Beschreibung: Daten = ver + Sn + rechang, in dem VER die Versionsnummer von 16 Bytes (ASCII-Code) ist, die ersten 4 Bytes (BCD) Sn ist die Produktionsseriennummer, sind die letzten 4 Bytes alles „00" (wenn es einen Verschlüsselungsalgorithmuschip gibt, ist es seine Zahl), und rechang ist die Aufladezeit von 2 Bytes (die Hardware-Unterstützung erfordert).

Zurückstelleneigentest des Programms 3,2, befestigen nicht geklärt.

Befehl: 02h + 01h + 31h + < BCC=""> (02h + 02h + 31h + 38h + BCC können 8 Hauptschlüssel in der Tastatur zu 38h neu initialisieren)

Beschreibung: nach dem Tastatureigentest wenn der Hauptschlüssel (16 Hauptschlüssel werden durch BCC überprüft), gültig ist, schellt der Summer einmal, und der Eigenteststatus ist in St.

Rückkehr: 02h + 01h + < st=""> + < BCC="">. St. ist möglicherweise 04H, 15h, e0h, FXH.

3,3 installieren den Hauptschlüssel (außer Sam-Kartenmodus).

Befehl: 02h + 0ah + 32H + < m=""> + < TMK=""> + < BCC="">

Beschreibung: die Hauptschlüsselzahl m ist 1 Byte (00-0fh), und die 16 Hauptschlüssel TMK sind 8/16/16 Bytes (entsprechend DES, 3DES und Chipmodi beziehungsweise). Wenn die Hauptschlüsselzahl m 1 Byte (41-4fh) ist, muss sie mit dem ursprünglichen Hauptschlüssel der gleichen Zahl entschlüsselt werden und gespeichert werden.

Rückkehr: 02h + 01h + < st=""> + < BCC="">. St. ist möglicherweise 04H, 15h, A4H, b5h, C4H, d5h, E0. 04H zeigt an, dass der Hauptschlüssel geladen worden ist.

3,4 installieren den Arbeitsschlüssel (außer Sam-Kartenmodus).

Befehl: 02h + 0Bh + 33H + < m=""> + < n=""> + < WP=""> + < BCC=""> verschlüsselter Text WP ist 8 Bytes

Beschreibung: der Zweitschlüsselverschlüsselte text WP ist 8/16/24 Bytes (entsprechend DES, 3DES und Chipmodi beziehungsweise).

Rückkehr: 02h + 01h + < st=""> + < BCC="">. St. ist möglicherweise 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Anmerkung: der Zweitschlüssel nein n (00-03h) wird benutzt, um den Zweitschlüssel WP mit dem Hauptschlüssel nein m (DES/3DES) zu verschlüsseln. Nachdem die Passworttastatur entschlüsselt ist, wird der WP-Zweitschlüsselbereich für den Verschlüsselungs- und Dekodierungsbefehl der folgenden Tastaturdaten gespart.

3,5 Kartennummer oder Kontonummer installiert (für Verschlüsselung anxix9.8)

Befehl: 02h + 0dh + 34h + < card-no=""> + < BCC="">

Beschreibung: Kartennummer oder erklären Karte-kein ist ein numerischer Code 12 Bytes ASCII.

Rückkehr: 02h + 01h + < st=""> + < BCC="">. St. ist möglicherweise 04H, 15h, C4H, d5h, e0h.

3,6 beginnen Passworttastaturverschlüsselung

Befehl: 02h + 06h + 35h + < pin-l=""> + < jm-md=""> + < ts-md=""> + < timeout=""> + < BCC="">

Beschreibung: die folgende Tabelle

Funktion: schalten Sie die Tastatur automatisch, ein und erlauben Sie Schlüsselinput nach Aufforderung. Wenn es eingegeben wird, wird es angefordert, die Länge des Inputpasswortes zu beurteilen verglichen mit Stift-L, wenn es kleiner als Stift-L ist

Aber, wenn benötigt es einen Bestätigungsschlüssel gibt, oder der Stift-L keinen Bestätigungsschlüssel, es muss mit 00/FFH zu einem ganzzahligen von 8 Bytes in der Länge ergänzt werden. Entsprechend dem Verschlüsselungsmodus ob die Operation von Karte-keinem und Identitätsinformationen des Stiftes (entsprechend ansix9.8 oder ISO 9564 oder ibm3624 während der Stiftblockoperation) erforderlich ist, dann der Passwortverschlüsselungsoperation wird durchgeführt, und schließlich werden die zurückgebrachten Daten im Puffer gespart, bis der Passwortbefehl erhalten ist. Wenn Sie nach Unterbrechung herausnehmen, gibt es keinen verschlüsselten Text nur im zurückgebrachten Zustand.

Rückkehr: 02h + 01h + < st=""> + < BCC="">. St. ist möglicherweise 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Verschlüsselung mit 3,7 Daten (außer Sam-Kartenmodus).

Befehl: 02h + 09 + 36h + < string=""> + < BCC="">

Beschreibung: verschlüsselt die 8-Byte-Klartextschnur mit dem gegenwärtigen Zweitschlüssel (DES/3DES). Führen Sie Passwortverschlüsselung durch und bringen Sie Daten des verschlüsselten Textes zurück.

Rückkehr: 02h + 09h + < st=""> + < ciphertext="" string=""> + < BCC=""> St. sind möglicherweise 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Dekodierung mit 3,8 Daten (außer Sam-Kartenmodus).

Befehl: 02h + 9 + 37h + < ciphertext="" string=""> + < BCC="">

Beschreibung: entschlüsselt die Schnur des 8-Byte-verschlüsselten Textes mit dem gegenwärtigen Zweitschlüssel (DES/3DES). Führen Sie Passwortdekodierungsoperation durch und bringen Sie Klartextdaten zurück.

Rückkehr: 02h + 09h + < st=""> + < plain="" text="" string=""> + < BCC="">. St. ist möglicherweise 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Produkt-Seriennummernschnur mit 3,9 Nehmen

Befehl: 02h + 01h + 38h + < BCC="">

Rückkehr: 02h + 09h + < st=""> + < serial="" number="" string=""> + < BCC="">. St. ist möglicherweise 04H, 15h, e0h.

Anmerkung: die Folgenummerschnur ist 8 Bytes. Es gibt ein Byte für Jahr (zwei Bits für BCD-Code), ein Byte für Monat (zwei Bits für BCD-Code) und zwei Bytes für Produktionsseriennummer (vier Bits für BCD-Code). Die letzten vier Bytes sind vier 00h, wenn es keinen Ziffernalgorithmuschip gibt.

Schnur der Anzeige 3,10

Befehl: 02h + < ln=""> + 39H + < string=""> + < BCC="">.

Beschreibung: nicht gestützt.

Rückkehr: 02h + 01h + < st=""> + < BCC="">. St. ist möglicherweise 04H, 15h, e0h.

Anmerkung: der chinesische Zeichencode wird entsprechend dem Passworttastaturguß verschlüsselt, und die Charakterzahl muss durch die Passworttastatur angezeigt werden. Wenn kein Schnurteil der Tabelle die Anzeige klärt.

3,11 Daten-Macoperation (ausgenommen Sam-Kartenmodus)

Befehl: 02h + 09h + 41h + < string=""> + < BCC="">

Beschreibung: benutzen Sie den gegenwärtigen MACzweitschlüssel (DES/3DES) um die 8-Byte-Klartextschnur zu berechnen. Rückkehr MACkettendaten.

Rückkehr: 02h + 09h + St. + < MAC="" string=""> + < BCC=""> St. sind möglicherweise 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3,12 greifen auf das Passwort in der Tastatur zu (außer Sam-Kartenmodus)

Befehl: 02h + 01h + 42h + < BCC="">

Beschreibung: bringt den vorher verschlüsselten verschlüsselten Text im Puffer zurück und stellt den Passwortzustand ab, um den ursprünglichen Zustand wieder herzustellen.

Rückkehr: 02h + 0eh + < st=""> + < ciphertext=""> + < CN=""> + < Sn=""> + < BCC="">. St. ist möglicherweise 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Anmerkung: KN ist eine 1 Bytearbeitsfolgezahl, wenn ein Passwort für jede Operation hinzugefügt ist. SN ist die einzigartige Seriennummer des 4-Byte-Ziffernchips. Pin-Code erlaubt nur 0-9 Zahlschlüssel, Lösch-Taste und bestätigt Schlüssel. Pin-Code kann nicht für andere Funktionstasten verwendet werden, aber der ursprüngliche Code wird ausgesendet, wenn die Tastatur vor Start geöffnet ist.

3,13 aktivieren den Arbeitsschlüssel (außer Sam-Kartenmodus).

Befehl: 02h + 03h + 43h + < m=""> + < n=""> + < BCC="">

Beschreibung: aktivieren Sie Hauptschlüssel nein m mit Arbeitsschlüssel nein n, wie der Schlüssel der gegenwärtigen Arbeit der gegenwärtige Zweitschlüssel für alle Passwortoperationen in der Zukunft angegeben wird. Wenn der Hauptschlüssel als der gegenwärtige Zweitschlüssel verwendet wird, nur der Parameter M (00-0fh) erforderlich ist, der nichts hat, mit n (00-03h) zu tun. Sehen Sie Erklärung des Befehls B.16.

Rückkehr: 02h + 01h + < st=""> + < BCC="">. St. ist möglicherweise 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3,14 schicken Charakter zurück

Befehl: 02h + 02h + 44h + < Chr=""> + < BCC="">

Beschreibung: die Passworttastatur bringt sofort die empfangenen Charaktere zurück.

Rückkehr: 02h + 02h + < st=""> + < Chr=""> + < BCC="">. St. ist möglicherweise 04H, 15h, C4H, d5h, E0. Chr stellt einen ASCII-Charakter dar.

3,15 senden Schaltertastatur und Schlüsselton

Befehl: 02h + 02h + 45h + < CTL=""> + < BCC="">

Beschreibung: drehen Sie AN/AUS-Passworttastatur, drehen Sie AN/AUS-Schlüssel Ton (BZ). Wenn die Tastatur offen ist, sobald es eine Drucktaste gibt, sendet sie aktiv den Schlüsselwertcode aus. Wenn der Knopf (BZ)-Ton auch an ist, klingt es, wenn der Knopf gedrückt wird. Es gibt auch Kommunikationsparametereinstellungen.

Rückkehr: 02h + 01h + < st=""> + < BCC="">. St. ist möglicherweise 04H, 15h, C4H, d5h, E0.
