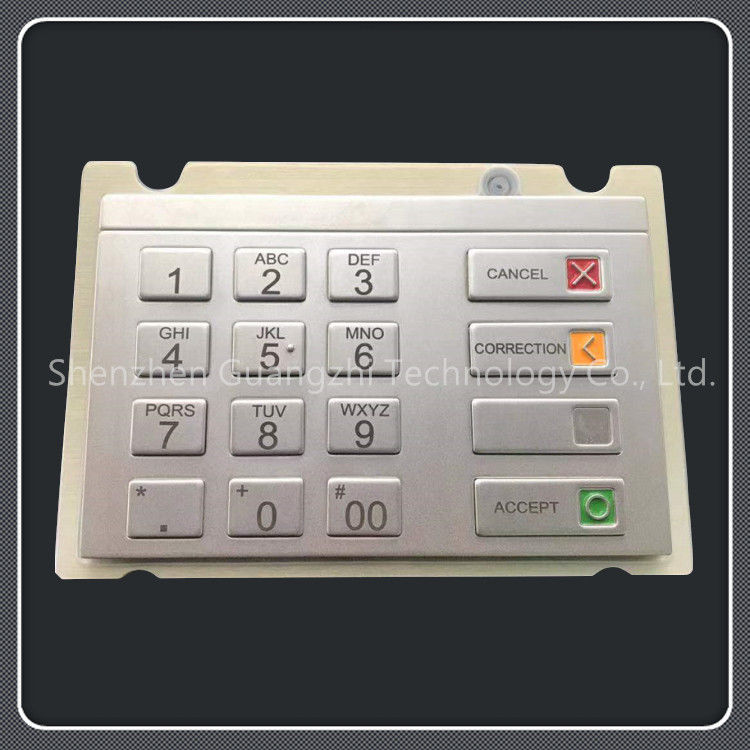

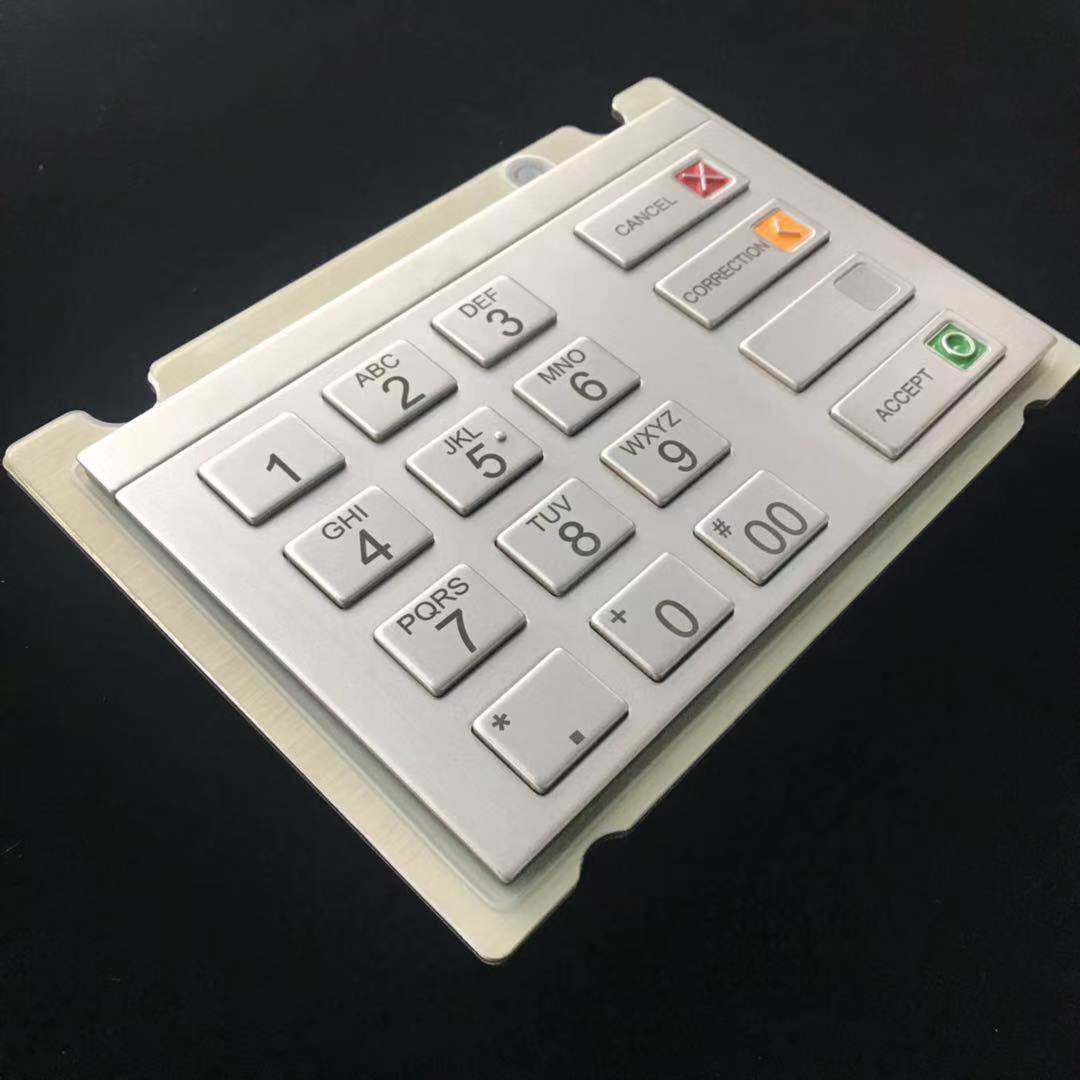

Edelstahl ATM-Verschlüsselungstastatur, eingebettete Sicherheitschip USB-Schnittstelle

1.Introduction

P7 ist in Übereinstimmung mit den auf höchster Ebene Industrieobligationschipstandards und völlig Befolgung des höchsten Standes von inländischen und internationalen Zulassungsbedingungen der finanziellen Sicherheit entworfen und hergestellt. Mit der Mechanismus-Bohrung-beständigen Eindringenentdeckung (Eindringen), anti-bauen Sie, Ersatz es-sicher etc. auseinander, es kann das Passwort des Benutzers viel sicherer machen. Dieses Produkt kann in der Finanzierung, in der Telekommunikation, in der Nationalverteidigung und in anderer weit verbreitet sein Felder; es kann die illegalen Informationen des Verfälschungsbenutzers des Angreifers auch verhindern.

Eigenschaft 2.Physical

2,1 Größe

• Maße:

  • L×W×H: 176 mm×121.5mm×31mm

Zeichnung P7

2,2 Prozessor und Gedächtnis

        Prozessor:

        Prozessor-Kern ARM® Cortex® M3

        Arbeitsfrequenz des Kern-60MHz durch PLL-


        Gedächtnis:

        Code-Raum: 512 Kbytes

        Daten-Raum: 96 Kbytes

2,3 Verbindungsstück

         USB-Verbindungsstück

P7 nehmen Standard„b-“ Behälter für USB-Schnittstelle an.

P7 ist ein Bus-betriebenes Gerät der Voll-Geschwindigkeit USB2.0-compliant. Maximale Stromaufnahmeanforderung der PPE ist 500mA unter Verwendung dieser Schnittstelle.

USB-Verbindungsstück-Beendigungs-Aufgabe als unten:

           FDK-Verbindungsstück

P7 liefern ein FDK-Verbindungsstück, um eine Schlüsseltastatur der funktion zu stützen 8. Das Verbindungsstück ist von ZEQAN-TECH (Produktcode: A2023-2X05A).

Eigenschaft 3.Product

3,1 Klimaeigenschaften

        Stromversorgung: 4.0V~5.50V, 500mA (USB-Busenergie)

       Betriebstemperaturbereich: - 25°C | +65°C

       Lagertemperaturbereich: - 30°C | +70°C

       TransportTemperaturspanne: -30°C | +70°C

       Funktionierende relative Luftfeuchtigkeit: 5% | 95% r. H kondensationsfrei

       Speicherrelative Luftfeuchtigkeit: 5% | 98% r. H kondensationsfrei

       Relative Luftfeuchtigkeit des Transportes: 5% | 98% r. H kondensationsfrei

       Maximale Betriebshöhe: 3000 Meter

3,2 Test und Bescheinigungen

         Wasserspray/-staub Schutz: IP65

         RoHS-Befolgung

         MTBF: Min.100, 000hours mit 100.000 Geschäften pro Jahr

         EMI/EMP EN55032/A für Emissionen

EN55024 für Immunität

IEC61000-4-2 Niveau 4 für ESD (Kontakt: ±8KV; Luft: ±15KV)

Einzelhandel IEC/EN 61000-4-4: 3 für Explosion (2kV auf Stromleitungen, 1kV auf Datenleitungen)

        Bescheinigungen:

                              CER

                              COLUMBIUM

                              PCI 4.X

                              PTS2.X

                              GUOMI

3,3 Tastenanschlagleistung

       Entfernen Sie Schalterkraft: 2.5N±0.4

       Numerische Schlüsselkraft: 3.5N±0.7 (Mitte); 2.5N±0.5 (Rand)

       Funktionstastenkraft: 7.0N±1.0 (Mitte); 3.0N±0.5 (langer Rand)

       Leben von Schlüsseln: 2.000.000 Zyklen minimum@5N

3,4 Batterieleistung

       Batterielife@25-ºC (ohne Last): Jahre >10

       Batterielife@25-ºC (mit Last): Jahre >5

Eigenschaft 4.Software

4,1 Pin-Blockformat

        IBM 3624

        ANSI

        ISO0

        ISO1

        ISO3

4,2 Mikroprogrammaufstellungsaktualisierung

Stützen Sie die beglaubigten aktualisierten Mikroprogrammaufstellung und bleiben Sie Geräteausstattung und Schlüsselwert.

4,3 Algorithmus

        DES/TDES verschlüsseln,/Dekodierung (ECB/CBC)

       Schlüsselpaare SM2 erzeugt

       SM2 verschlüsseln,/Dekodierung

       Zeichen SM2/überprüfen

       Hasch SM3

       SM4 verschlüsseln,/Dekodierung (ECB/CBC)

       Berechnung des MAC DES/TDES/SM4

4,4 autorisierte Abbauentdeckung

4,5 gelegentliche Datenerzeugung

4,6 Tastaturplanänderung

4,7 Eintritt des Klartextes entry/PIN

4,8 Passworteintritt/am Endehauptschlüsseleintritt

4,9 Unterstützung XFS 3,3 (Erweiterungen für Finanzdienstleistungen)

4,10 Stützgerätstatusdiagnose unter Verwendung der Anzeigelampe

4,11 Software-Umgebung

In WINXP und WIN7 laufen alle Ausgabe und erkannt als VERSTECKTES (Mensch-Maschine-Schnittstelle Gerät) Gerät.
